Mahuka eta hodi-kontukien mundu korapilatsuari dagokionez, eskuragarri dauden hari motak nahiko ikaragarriak izan daitezke.Espiral-labirinto batean zutik egotea bezalakoa da, bakoitza bere altuera eta sakonera berezia duena, zein bidek moldatzen den ezin hobean galdetzea.Artikulu honetan, ilusio handiz nago zuretzako hari hauen misterioa argitzeko.Hariak zer diren ezagutzeko oinarrizko sarrera batekin hasiko gara: azkoinak, torlojuak eta osagarriak funtzional bihurtzen dituzten ezinbesteko zirrikitu espiral horiek hainbat makina eta eguneroko objektutan.
Bidaia honetan, hari mota nagusiak aztertuko ditugu, hala nola BSPP, UN/UNF eta hari paralelo metrikoak, eta hari konikoen munduan sakonduko dugu, hari koniko metrikoak, BSPT eta NPT/NPTF barne.Hauek ulertzeak aukerarik errentagarrienak eta egokienak egiten lagunduko dizu, fidagarritasuna bermatuz eta zure proiektuetan matxurak saihestuz.Beraz, has gaitezen hari abentura honetan eta deskubri gaitezen zure beharretara egokitzen den!
Hariak ulertzea: oinarriak eta garrantzia
Hariei buruz hitz egiten dugunean, mugimendu edo indarra biraketa eta lineal artean bihurtzeko erabiltzen den egitura helikoidala aipatzen dugu.Hariak nonahi daude!Begiratu zure mahaia elkarrekin eusten duten torlojuak, ur botilaren estalkia edo baita lanparako bonbilla ere.Guztiak harietan oinarritzen dira lekuan egoteko eta behar bezala funtzionatzeko.
Hari baten definizioa
Haria gainazal zilindriko edo koniko baten inguruan bihurritzen den gailur jarraitua da.Diseinu honi esker, piezak modu seguruan elkartu daitezke.Imajinatu eskailera kiribil bat zutabe baten inguruan inguratzen dela; horixe da torloju edo torloju batean hari bat.
Harien rola eguneroko aplikazioetan
Hariak funtsezkoak dira gure eguneroko bizitzan eragina duten hainbat aplikaziotan erabiltzen direlako.Itzaletan dauden heroiak dira, gauzak apurtu ez daitezen.Hona hemen zergatik diren hain garrantzitsuak:
l Gauzak elkarrekin eustea : altzarietatik hasi eta makineriaraino, hariak erabiltzen dira hari-lokagailuetan, hala nola, torlojuak eta torlojuak osagaiak elkarren artean ondo lotuta mantentzeko.
l Fluidoen Kontrola : Fluido-energiaren industrian , hariak bermatzen dute hodi eta hodi-bilgailuek ez dutela isurtzen, eta hori ezinbestekoa da ura, petrolioa edo gasa garraiatzen duten sistemetarako.
l Gailuetan zehaztasuna : zehaztasun handiko gailuetan, hala nola ekipamendu medikoetan, zehaztasuna garrantzitsua da hariaren tamainaren funtzionamendu eta segurtasun egokia bermatzeko.
Hari mota arruntak
Hainbat hari daude mota , bakoitza bere aplikazio eta ezaugarri zehatzekin.Hona hemen batzuk:
l American Pipe Threads : Ipar Amerikan erabiltzen dira hodien konexioak zigilatzeko.
l SAE Unified Threads : estandarra . torloju hariaren automobilgintzan erabili ohi den
l ISO haria metrikoa : hari metriko estandarra. nazioartean oso erabilia den

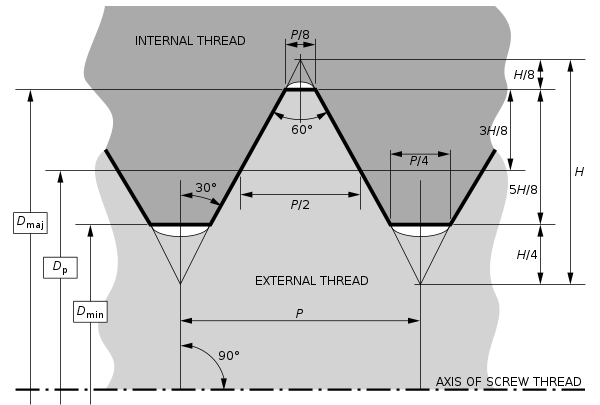

Hariaren identifikazioa
, Haria izendatzeko funtsezko neurri batzuk ezagutu beharko dituzu:
l Diametro Nagusia : handiena diametro hariaren kanpoko .
l Diametro txikia : Diametro txikiena, behealdean aurkitzen dena hariaren zirrikituaren .
l Pitch Diameter : baten diametroa da. irudimenezko zilindro igarotzen den hari-gandoretatik baten hari maskulino eta hari-artetik baten hari eme .
Hariaren identifikazioa zaila izan daiteke, baina altuera-neurgailu bat bezalako tresnek lagun dezakete.Tresna honek hari-pasa neurtzen du , hau da, dagoen distantzia . batetik hari-gailur bestera plano axial batean .
Zergatik axola du hari geometriak
Hari baten parametro geometrikoak bere indarra eta funtzioa definitzen ditu. Hariaren ezaugarriek, hala nola, hortzaren angeluak eta hariaren pasua, hariak zenbateraino eutsiko duen eta zenbat indarra jasan dezakeen zehazten dute.Adibidez, hari bikoitzeko torlojua hari bakarreko torlojua baino bi aldiz azkarrago aurreratuko da biraketa bakoitzean, abantaila mekaniko bat emanez..
Hari motak xehetasunez
l Hari paraleloa eta hari konikoa bi kategoria nagusi dira. Hari paraleloek diametro bera mantentzen dute osoan zehar, eta konikoek estutu egiten dute, eta horrek zigiluak estuagoak sortzen laguntzen du.
l Eskuineko hariak dira ohikoenak, non erlojuaren orratzen noranzkoan biratzeak haria estutzen duen. Ezkerreko hariak ez dira hain ohikoak eta kontrako noranzkoan estutzen dira.
ulertzea Hariak eta haien parametro geometrikoak ezinbestekoa da, gure inguruko askoren oinarriak direlako.Haur baten jostailu zatiak elkarrekin eustetik hegazkin baten segurtasuna bermatzeraino, hariek funtsezko eginkizuna dute gure munduan.berezitasunetan sakontzen ari garen heinean Hariaren diseinuaren , gogoratu espiral txiki hauek garrantzia handia dutela.
Harien sailkapena
Muntatzea vs Transmisioa vs Garraio Hariak
eztabaidatzean Hari motak , ezinbestekoa da haien funtzio nagusiak ulertzea.
Muntatzeko hariak erabili ohi dira osagaiak elkarrekin ziurtatzeko.Pentsa ordenagailuaren kaxa bateko torlojuetan;piezak bere horretan eusteko diseinatuta daude.
Transmisio hariak , berriz, integralak dira potentzia transmititzen duten sistemetan.Hari hauek makinen berunezko torlojuetan aurkitzen dira, non haien geometriak biraketa mugimendua mugimendu lineal bihurtzeko aukera ematen baitu.
Garraio-hariak pixka bat desberdinak dira.Funtsezko papera dute fluido-energiaren industrian .Hari hauek zigilu bat sortzeko diseinatuta daude hodi eta hodi-konturretan , fluidoen edo gasen garraio seguru eta eraginkorra bermatuz.Hari mota bakoitza bere helburu zehatzerako diseinatuta dago, eta haria identifikatzea funtsezkoa da aplikazioetan bateragarritasuna eta funtzionamendua bermatzeko.

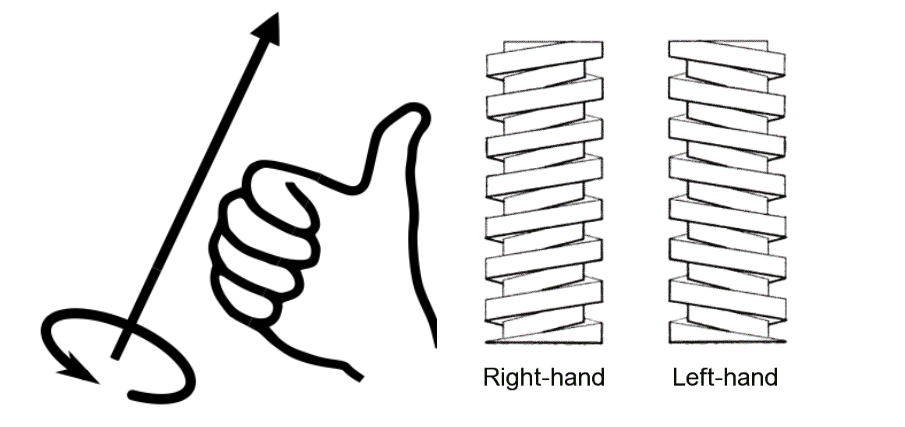

Eskuineko (RH) eta ezkerreko (LH) hariak: bereizketak eta erabilerak
Hariak gisa sailka daitezke eskuineko (RH) hari gisa edo ezkerreko (LH) hari .Bereizketa sinplea baina ezinbestekoa da. RH hariak erlojuaren orratzen noranzkoan estutzen dira, hau da gehienen noranzko estandarra hari-lokagailu .Topatzen dituzun ia torloju edo torloju arrunt guztiek RH haria izango dute. LH hariak , berriz, erlojuaren norantzan estutzen dira eta ez dira hain ohikoak.Errotazio-indarrek RH haria askatzea eragin dezaketen egoeretan erabiltzen dira, adibidez, bizikleta pedalaren ezkerraldean.
l Eskuineko hariak :
¡ Estu erlojuaren orratzen norantzan
¡ gehienak Torloju hariaren aplikazio
l Ezkerreko hariak :
¡ Estu erlojuaren norantzan
¡ Askatze saihesteko aplikazio espezializatuak
Tutuen hariak: Ezaugarriak eta Aplikazioak
Hodien hariak bi barietate nagusitan daude: hari konikoa eta hari paraleloa. . Hariak konikoak , National Taper Pipe (NPT) bezala , harien bidez zigilu bat sortzeko diseinatuta daude.Hari arrak eta emeak estutzen direnez, zigilu bat osatzen dute interferentzia-egokitzearen ondorioz.Horrek presiopean dauden gasak edo likidoak dituzten aplikazioetarako aproposak bihurtzen ditu.
Hari paraleloek , hala nola, British Standard Pipe Parallel (BSPP) , zigilatzeko agente bat behar dute, garbigailua edo O-ringa bezalakoak, konexio estankoa bermatzeko.Presio baxuagoko aplikazioetan askotan erabiltzen dira eta konexioa maiz muntatu eta desmuntatu behar izan daitekeen.
l Tapered hariak :
¡ National Taper Pipe (NPT)
Hariaren interferentziaren bidez lortzen den zigilatzea
Presio handiko sistemetan erabiltzen da
l Hari paraleloak :
¡ British Standard Pipe Parallel (BSPP)
Zigilatzeko agente osagarriak behar ditu
Maiz muntatzeko/desmuntatzeko egokia
Hariaren tamaina garrantzitsua da eta garrantzitsua da hari mota behar bezala izendatzea konexioaren osotasuna ziurtatzeko.lan egin , American Pipe Threads , SAE Unified Threads edo Metric ISO hariarekin egokia haria identifikatzeko prozesu funtsezkoa da.bezalako tresnek Pasu-neurgailua eta kalibrea prozesu honetan lagun dezakete, tamaina nominalaren profilaren industriako estandarrei atxikiz hari eta aplikaziorako ziurtatuz . zuzena diseinu
ISO hari motak
ISO haria metrikoa (M): Ezaugarriak eta aplikazioak
ISO hari metrikoa, normalean deitzen dena M , hari mota unibertsala da .Mundu mailan erabiltzen dena, da . hari estandarizatua helburu orokorretarako Pasoaren diametroa eta diametro nagusia honen ezaugarri nagusiak dira. hari mota . Hari metrikoak ezagunak dira erraztasunagatik eta erraztasunagatik. haria identifikatzeko .
Aplikazioak honako hauek dira: - Makineria - Automobilgintza - Kontsumo produktuak
Hari metrikoak indar eta aldakortasun oreka eskaintzen dute, hari mota garrantzitsuenetako bat bihurtuz. fabrikazioko
ISO Metric Fine Thread (MF): desberdintasunak ulertzea
ISO metriko hari fina , edo MF , M hari estandararekiko ezberdina da bere altueran .Altuera hariak finagoa da, hau da, elkarrengandik hurbilago daude.Honen ondorioz handiagoa da , hari kopurua luzera unitateko.Hari finak tentsioaren kontrol hobea eskaintzen du eta doitasun handia behar den aplikazioetarako aproposa da.
Desberdintasun nagusiak honako hauek dira: - Pasu txikiagoa - estuagoa Hariaren tamaina - Indar handiagoa txorrotako zuloetan
Hari fin metrikoak sarritan erabiltzen dira fluido-energiaren industrian eta doikuntza finagoak behar dituzten aplikazioetan.
Altzairu-hodien haria (Pg): historia eta egungo erabilera
Altzairuzko kanalizazio hariak , izenez ezagutzen dena Pg , garrantzi historikoa du.Alemanian sortu zen eta Europa osoan zehar oso erabilia izan zen kanalizazio elektrikoen ekipamenduetarako.Gaur egun, Pg hariek zehatzak dituzte aplikazio industria elektrikoan, konexio seguruak eta fidagarriak bermatuz.
Gaur egungo erabilerak honako hauek dira: - Ekipamendu elektrikoak - Erdibide-sistemak - Tresneria
gorakada izan arren mota desberdinen Hari izaten , Pg garrantzitsua jarraitzen du industriako estandar eta sistema ondareengatik.
Hari trapezoidala (Tr): Diseinua eta Funtzioak
Hari trapezoidala , gisa izendatua Tr , bere hortz trapezoidala du ezaugarri.Diseinu honek abantaila mekaniko sendoa eskaintzen du , makinetako karga astunetarako eta berunezko torlojuetarako egokia da.
Funtzioen artean honako hauek daude: - Potentzia transmisioa - Mugimenduaren bihurketa biraketa-tik lineal izatera - Bira eta jacketan erabiltzea
Hari trapezoidala ohiko hari mota bat da eragiketa-sistemen fabrikazioan.Bere geometriak kargak eremu handiago batean banatzeko aukera ematen du, hariaren iraunkortasuna eta iraupena hobetuz.
Atal honetan zehar, ukitu ditugu, ISO hari motak hala nola ISO hari metrikoa , ISO hari fin metrikoa eta beste batzuk.Ezinbestekoa da haria behar bezala izendatzea nahi den aplikaziorako, hariaren tamainak garrantzia baitu .bezalako tresnak Pasu-neurgailua eta kalibrea ezinbestekoak dira haria identifikatzeko prozesurako , bateragarritasuna eta funtzionaltasuna bermatzen dute. eta hariztutako piezen .
American hari motak
Unified National Coarse Thread (UNC): ikuspegi orokorra
buruz hitz egiten dugunean Ameriketako hari motei , Unified National Coarse Thread edo UNC , bat da hari mota garrantzitsuenetako .egitura helikoidala definitzen duen estandarra da Hari-lokagailuetarako .UNC eta ezaguna da beste mota batzuk baino zabalagoa den bere zelaia , hainbat materialetan erabiltzeko egokia da. Hariaren tamainak garrantzi handia du hemen, eta UNCren diseinuari esker, haria gurutzatzea eta maneiatzea errazagoa da.
Unified National Fine Thread (UNF): berezitasunak eta erabilerak
Aldiz, Unified National Fine Thread edo UNF-k txikiagoa du diametroa .Horrek esan nahi du hariak hurbilago daudela.UNF sarritan erabiltzen da indar eta zehaztasun maila handiagoa behar denean.Ohikoa da fluido-energiaren industrian, finek hari doikuntza seguruagoa eta estuagoa ematen dutelako.Funtsezkoa da haria arretaz izendatzea lan egiten duzunean UNFrekin bateragarritasuna eta errendimendua ziurtatzeko.
Unified National Special Thread (UNS): Ezaugarri bakarrak
Unified National Special Thread edo UNS beste hari mota bat da estatubatuar , bere pertsonalizazio bereziagatik nabarmentzen dena. UNS ez dago bezain estandarizatua , UNC edo UNF aldatzeko aukera ematen baitu . hari-pasoa eta diametroa Malgutasun horri esker, UNS hari- diren aplikazio espezializatuetarako gomendagarria da. tamaina estandarrak nahikoa ez identifikazioak UNSrako hariaren neurketa zehatzak behar ditu, sarritan neurgailu edo kalibre bat erabiliz.
National Taper Hodiaren hariak (NPT eta NPTF)
| Marratxoaren tamaina (Tamaina nominala) | Hari- | pasoa | . | Hariaren | diametroa |
| -02 (1/8) | 27 | 10.3 | 0.41 | 9.4 | 0.37 |
| -04 (1/4) | 18 | 13.7 | 0.54 | 12.4 | 0.49 |
| -06 (3/8) | 18 | 17.3 | 0.68 | 15.7 | 0.62 |
| -08 (1/2) | 14 | 21.3 | 0.84 | 19.3 | 0.76 |
| -10 (5/8) | 14 | 22.9 | 0.90 | 21.1 | 0.83 |
| -12 (3/4) | 14 | 26.9 | 1.06 | 24.9 | 0.98 |
| -16 (1) | 11½ | 33.3 | 1.31 | 31.5 | 1.24 |
| -20 (1 ¼) | 11½ | 42.2 | 1.66 | 40.1 | 1.58 |
| -24 (1 ½) | 11½ | 48.3 | 1.90 | 46.2 | 1.82 |
| -32 (2) | 11½ | 60.4 | 2.38 | 57.9 | 2.29 |
**OD = Kanpoko Diametroa ID = Barruko Diametroa
-era pasatzean American Pipe Threads , National Taper Pipe Threads funtsezkoak dira.Bi mota nagusi daude: NPT eta NPTF .Biak hari koniko motakoak dira, eta horrek esan nahi du zigilu bat osatzen dutela estutu ahala. NPT edo National Taper Pipe ohikoa da eta zigilatzeko agente osagarriak behar ditu. NPTF , edo National Taper Pipe Dryseal , zigilatzeko material gehigarririk gabe zigilu hertsi bat osatzeko diseinatuta dago. NPT eta NPTF ezinbestekoak dira fluido-energiaren industrian tutuetarako mahuka-konexioetarako , konexioetarako eta hodietarako .Hari -pasearen neurgailua tresna garrantzitsua da haria identifikatzeko prozesurako sistemetan NPT zein NPTF .
hauek ulertzea Amerikako hari mota funtsezkoa da industria askotako profesionalentzat. SAE Unified Threads , barne UNC , UNF , eta UNS , batera , funtsezko eginkizunak betetzen dituzte NPT eta NPTFekin sortzeko haridun finkagailuak eta doikuntzako konexioak .egokiak Hariaren identifikazio osagaiak behar bezala egokitzen direla eta nahi bezala funtzionatzen duela ziurtatzen du.

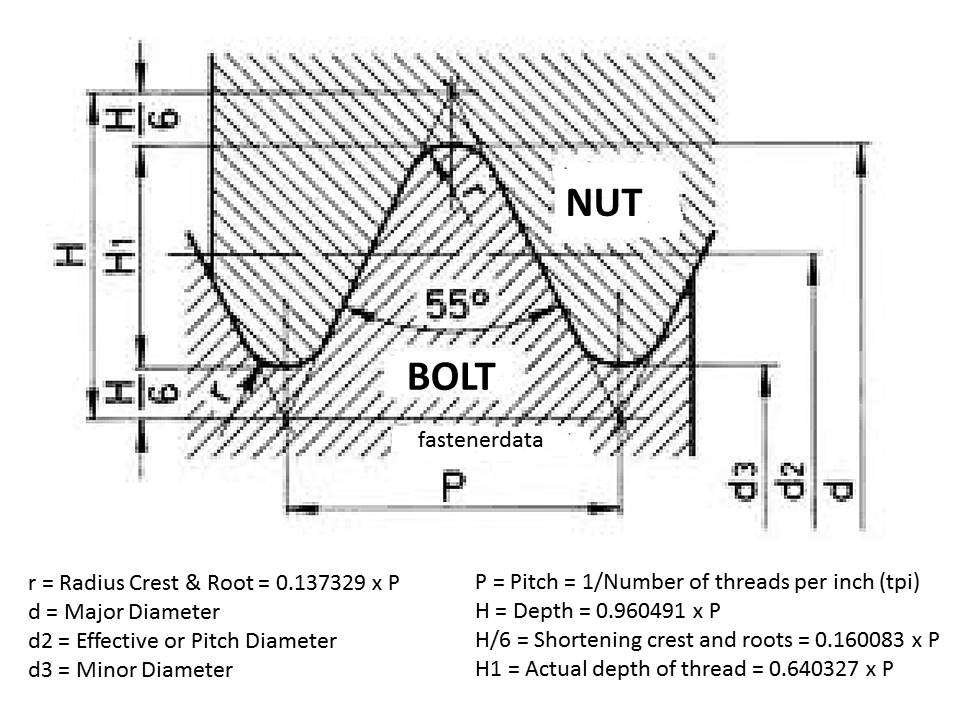

Whitworth Threads britainiarra
British Standard Whitworth Coarse (BSW/WW)
, Whitworth-en Whitworth Coarse (BSW) estandar britainiarra izenez ezagutzen dena WW , historia aberatsa duen hari-profila da.Munduko lehen torloju-harri- sistema estandarra izan zen, Joseph Whitworth -ek diseinatu zuen 1841ean. Diseinua iraultzailea izan zen, hari-lokagailuetarako estandarra ezarriz. Britainiar Inperio osoan eta kanpoan hari Whitworth-eko haria bat bihurtu zen , mota garrantzitsuenetako ditu .Hari sistema historiko honek 55 graduko hari-angelua eta gailur eta sustrai biribilduak askoren oinarriak ezarri zituen . hari mota gaur egun ikusten ditugun
British Standard Fine (BSF)
-ra igaroz British Standard Fine (BSF) , hari mota hau BSWren bertsio finagoa da funtsean.txikiagoarekin Pasu , hau da, ondoko harien arteko distantzia izanik, BSF den aplikazioetan zehaztasun eta sendotasun maila handiagoa eskaintzeko garatu zen hariaren tamaina garrantzitsua .BSWren Diametro nagusiak berdina izaten jarraitzen du, baina altuera finak hazbeteko hari gehiago izateko aukera ematen du, eta horrek doikuntza estuagoa eta seguruagoa bihurtzen du. BSF sarritan erabiltzen da automobilgintzan, non zehaztasuna funtsezkoa den.
Britainia Handiko Hodi Estandarra (BSP/G) Marratxoaren
| Tamaina (Tamaina Nominala) | Hariaren Pasua | Hariaren OD mm | Hari OD hazbeteko OD | Hari emearen ID mm | Hari emearen ID hazbete |
| -02 (1/8) | 28 | 9.7 | 0.38 | 8.9 | 0.35 |
| -04 (1/4) | 19 | 13.2 | 0.52 | 11.9 | 0.47 |
| -06 (3/8) | 19 | 16.5 | 0.65 | 15.2 | 0.60 |
| -08 (1/2) | 14 | 20.8 | 0.82 | 19.1 | 0.75 |
| -10 (5/8) | 14 | 22.4 | 0.88 | 20.3 | 0.80 |
| -12 (3/4) | 14 | 26.4 | 1.04 | 24.6 | 0.97 |
| -16 (1) | 11 | 33.0 | 1.30 | 31.0 | 1.22 |
| -20 (1 ¼) | 11 | 41.9 | 1.65 | 39.6 | 1.56 |
| -24 (1 ½) | 11 | 47.8 | 1.88 | 45.5 | 1.79 |
| -32 (2) | 11 | 59.7 | 2.35 | 57.4 | 2.26 |
British Standard Pipe (BSP) , izenez ere ezaguna , G mota bat da hari paralelo erabili ohi den fluido-energiaren industrian .Taper hariak ez bezala, BSP hariak diametro bera mantentzen dute muturretik muturrera, hari paraleloak eginez .Diseinu hau funtsezkoa da mahuketarako eta tutuetarako , non koherentea zigilu beharrezkoa den.BSP ekin alderatzen da maiz American Pipe Threads- , baina ez dira trukagarriak hari forman eta altueran dauden desberdintasunak direla eta.
British Standard Pipe Taper (BSPT/R)
| BSP Hariaren Tamaina | Kanpo Diametroa | TPI |
| 1/16 hazbeteko BSP | 7,7 mm / 0,304″ | 28 |
| 1/8 hazbeteko BSP | 9,7 mm / 0,383″ | 28 |
| 1/4 hazbeteko BSP | 13,16 mm / 0,518″ | 19 |
| 3/8 hazbeteko BSP | 16,66 mm / 0,656″ | 19 |
| 1/2 hazbeteko BSP | 20,99 mm / 0,825' | 14 |
| 5/8 hazbeteko BSP | 22,99 mm / 0,902 ' | 14 |
| 3/4 hazbeteko BSP | 26,44 mm / 1,041 ' | 14 |
| 7/8 hazbeteko BSP | 30,20 mm / 1,189 ' | 14 |
| 1 hazbeteko BSP | 33,25 mm / 1,309 ' | 11 |
| 1-1/4 hazbeteko BSP | 41,91 mm / 1,650 ' | 11 |
| 1-1/2 hazbeteko BSP | 47,80 mm / 1,882 ' | 11 |
| 2 hazbeteko BSP | 59,61 mm / 2,347 ' | 11 |
| 2-1/4 hazbeteko BSP | 65,71 mm / 2,587 ' | 11 |
| 2-1/2 hazbeteko BSP | 75,18 mm / 2,96 ' | 11 |
| 3 hazbeteko BSP | 87,88 mm / 3,46″ | 11 |
| 4 hazbeteko BSP | 113,03 mm / 4,45 ' | 11 |
| 5 hazbeteko BSP | 138,43 mm / 5,45″ | 11 |
| 6 hazbeteko BSP | 163,83 mm / 6,45″ | 11 |
Azkenik, British Standard Pipe Taper (BSPT) , gisa aitortua , hodi R bat da hari koniko askotan erabiltzen den - konexio .Taper-ak zigilua sortzen du , eme hariak hari maskulinoaren behartuz -harietara fluidoen estutasuna ahalbidetuz.BSPT da batez ere fluido-energiaren industrian , non ihesen prebentzioa funtsezkoa den.Tapered angeluak hari bakoitza hurrengoan estutzen dela bermatzen du, hodi- , hodirako konexio fidagarria eta egokitze-konexioa eskainiz..
horietako bakoitzean Britainiar Whitworth-eko hari , haria identifikatzea ezinbestekoa da.bezalako tresnak . neurgailu edo kalibrea maiz erabiltzen dira Hari- mota eta tamaina izendatzeko ulertzea ezinbestekoa da, parametro geometrikoak Hari horien diametro handitik hasi eta hari-diametroraino , hariztutako multzoetan bateragarritasuna eta funtzionaltasuna bermatzeko.Makineria historikoetan edo aplikazio modernoetan, Britainia Handiko Hari estandarrak hainbat industriatan parte hartzen jarraitzen du, beste hari mota garrantzitsu batzuekin batera, hala nola ISO hari motak , ISO hari metrikoak eta amerikar hari motak..
Tutu hariak
Hodien hariak ulertzea iturgintza eta gas instalazioetan
Hodiaren hariak funtsezkoak dira iturgintzako eta gas-instalazioetan ihesaren aurkako konexioak bermatzeko.Hodiak, balbulak eta osagarriak modu seguruan lotzeko osagai kritiko gisa balio dute. Hariaren tamainak garrantzia du aplikazio hauetan, sistemaren emaria eta presioaren eskakizunetara egokitu behar baitu.

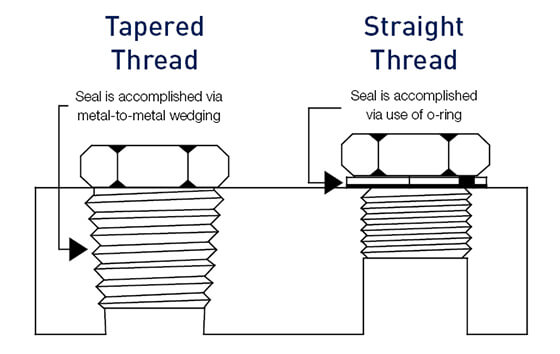

Tapered vs Conical Tutu hariak
buruz hitz egiten dugunean Tutu-hariei , askotan bi mota ezberdin aipatzen ditugu: hari konikoa eta hari konikoa ., Tapered haria izenez ere ezagutzen dena National Taper Pipe (NPT) , pixkanaka-pixkanaka diametroa murrizten da mutur batetik, eta hariak sartzen diren heinean zigilu estua eskaintzen du. Hari konikoak antzekoak dira, baina kono forma apur bat dute, eta konexioari indar gehigarria ematen dio.
koniko-hariak erabili ohi dira Fluido-energiaren industrian .Harien interferentziaren bidez zigilua sortzen dute. Pipe-dopeak edo teflon zintak maiz zigilatzeko agente gisa jarduten du ihesik gabeko konexioa bermatzeko.
Aitzitik, hodi konikoen hariak ez dira hain ohikoak, baina oraindik garrantzitsuak dira.Presioaren eta erresistentzia mekanikoaren eskakizunak handiagoak diren aplikazio espezifikoetan aurkitzen dira normalean.
Tutuen hariak identifikatzea
Hariaren identifikazioa funtsezkoa da hodi-sistemen mantentze-lanetan eta muntaian.bat neurgailu edo kalibre erabil daiteke Hari-mota eta tamaina izendatzeko .Esate baterako, American Pipe Threads eta SAE Unified Threads dira ohiko hari motak ezaugarri ezberdinekin.
hari amerikar motak bezalako NPT oso erabiliak dira Ipar Amerikan.jarraitzen dute Unified hari estandarra , Unified National Coarse Thread (UNC) eta Unified National Fine Thread (UNF) barne hartzen dituena..
British Standard Pipe Taper (BSPT) eta British Standard Whitworth (BSW) hariak, British Standard Whitworth Coarse (BSWC) barne, erabilera zehatzak dituzten dira britainiar hari motak , bereziki Erresuma Batuan eta Commonwealth herrialdeetan.
Hari-parametroak eta tresnak
neurketa baten diametroa Hodiaren hari kritikoa da., da diametroa Irudizko zilindroaren non hariaren lodiera berdina den hariaren espazioaren .Neurketa zehatzak egiteko, neurgailu edo kalibre bat erabiltzen da.
Hari arrak eta hari emeak deskribatzeko erabiltzen diren terminoak dira kanpoko hariaren diametroa eta barneko haria , hurrenez hurren. Hari arrak hodien edo biltegien kanpoaldean aurkitzen dira, eta emeak, berriz , barrualdean.
Eskuineko hariak industrian estandarrak dira, non haria erlojuaren orratzen noranzkoan estutzen den . Ezkerreko hariak ez dira hain ohikoak eta erlojuaren norantzan estutzen dira.
Hodiaren haria aukeratzeko aholku praktikoak
l Erabili beti hariaren egiaztatzeko pasua eta diametroa .
l Ziurtatu koniko hariak batekin behar bezala zigilatzen direla zigilatzeko agente .
l Presio handiko aplikazioetarako, kontuan hartu hari konikoak haien indar handiagoagatik.
l Kontuan izan industriako estandarrak . lan egiten ari zaren instalazio mota espezifikorako
l Erabili zuzena haria identifikatzeko prozesu bat datozen konexioak saihesteko.
arteko desberdintasunak ulertzea Hodi konikoen eta konikoen harien ezinbestekoa da iturgintza edo gas instalazioen alorretan dagoen edonorentzat.egokiak Hariaren identifikazio eta hautaketa ihesak saihestu ditzake, sistemaren osotasuna bermatu eta aplikazio kritiko hauetan segurtasun-arauak mantendu ditzake.
Hari-mota aurreratuak
Hari-motei dagokienez, gehienok ezagutzen ditugu eguneroko objektuetan aurkitzen ditugun barietate arruntak, torlojuak eta azkoinak bezalakoak.Hala ere, hari mota konplexuagoen mundu bat dago, hainbat industriatan zeregin kritikoak betetzen dituztenak.Murgil ditzagun hari mota aurreratu horietako batzuetan eta haien aplikazio espezializatuetan.
Acme hariak
Acme hariak trapezoidal formagatik ezagunak dira, torloju hari arruntenak baino indartsuagoak eta karga astunetarako hobeto egokitzen direnak .Askotan bizio eta jack bezalako gailuetan aurkitzen dira, non indarra eta iraunkortasuna funtsezkoak diren.
Knuckle hariak
Knuckle hariak bereziak dira gailur biribilduekin eta sustraiekin.Normalean hariak manipulazio zakarra jasan dezaketen edo erraz garbitu behar diren inguruneetan erabiltzen dira, hala nola elikagaien eta edarien industrian..
Kontrahormaren hariak
Kontrahormaren hariak norabide bakarrean indar handia transferitzeko aukera ematen duen diseinua dute.bezalako aplikazioetarako haria dira . prentsak Hariak norabide linealean indar asko maneiatzeko behar dituzun
Zizare hariak
Har-hariak ezinbestekoak dira biraketa-mugimendu bat lineal bihurtu behar den sistemetan.Engranaje-sistemetan funtsezko osagaiak dira, afinazio-tresnetan edo igogailuetan aurkitzen direnak, esaterako.
Aplikazio espezializatuak
Hari mota aurreratu bakoitzak helburu zehatz bat betetzen du, askotan industria jakin batzuen beharretara egokituta.
l Acme hariak ez dira sendoak soilik;zehaztasuna ere eskaintzen dute, eta aproposak dira fluido-energiaren industriarako .
l Knuckle hariak, kalteei aurre egiteko duten gaitasunarekin, funtsezkoak dira nekazaritza-sektorean . makineriak baldintza gogorrak jasaten dituen
l Kontrahormaren hariak ezinbestekoak dira metalak lantzeko ekipoetan, bultzada axial handia jasateko duten gaitasunagatik.
l Hari hariak bizkarrezurra dira mugimendua kontrolatzeko sistemen , eta funtsezko eginkizuna betetzen dute automobilgintza eta aeroespaziala bezalako sektoreetan.
Hari hauek kritikoak diren industriak
Hari-mota aurreratuak ez dira funtzionaltasuna soilik;doitasunari eta fidagarritasunari buruzkoak dira apustu handiko inguruneetan.
l hari Abiazioko industria espezializatu hauetan oinarritzen da hegazkinen osagaien segurtasunerako eta funtzionaltasunerako.
l , Itsas industrian hari horien iraunkortasuna ezinbestekoa da ur gaziko ingurune korrosiboak jasateko.
l Medikuntza arloak hari aurreratuak erabiltzen ditu bizitzak salbatzeko ekipoetan, non hutsegitea aukera bat ez den.
l Energiaren sektorea hari hauen menpe dago makineria astunaren mantentze-lanetarako eta ustiapenerako.
arren , hari aurreratu hauek dira askotan aplikazio espezializatuetan protagonismoa hartzen dutenak. hari arruntak bezalako ISO hari metrikoa edo American Pipe Threads ezagunak diren Hariaren tamainak garrantzia du , baita erabiltzen den hari motak ere.den ala ez , Acme haria edo Tornu batean Worm haria engranaje-kaxa bateko hari mota garrantzitsu hauek ulertzea ezinbestekoa da industria guztietako ingeniari eta teknikarientzat.Hari egokia hautatzeak, hari paraleloa edo konikoa izan , harizko piezen errendimenduan eta iraupenean desberdintasun guztiak eragin ditzake.
Harien parametro geometrikoak
ulertzea funtsezkoa da Harien parametro geometrikoak lan egiten duen edonorentzat haridun piezen .zaren ala ez Fluido-energiaren industrian edo hari-lokagailuekin ari , parametro hauek ezagutzeak bateragarritasuna eta funtzionaltasuna bermatzen ditu.
Diametro nagusiak eta txikiak
torloju Diametro nagusia dagokio material diametro handienari baten hari .da kanpoko diametroa edo baten Arraren hari diametro handiena eme hariaren .Alderantziz, diametro txikia hariaren diametro txikiena da.baten diametroa da Irudizko zilindro ukitzen dituena hari-gandorrak baten kanpoko hari edo zirrikitua barneko hariaren hariaren . Hariaren tamainak axola du ;horregatik, diametro hauek ondo lortzea ezinbestekoa da.
Zelaiaren diametroa eta bere garrantzia
Diametro nagusiaren eta txikiaren artean dagoen parametro kritikoa da.baten diametroa da, Irudizko zilindro ko-axial non distantzia berdina den. arteko diametro-ebakiduratik alde bateko hariaren kontrako aldean dagoen Pasoaren diametroa ezinbestekoa da laguntzen baitu haria izendatzen eta egokia ziurtatzen egokitze-konexio .
Thread Pitch eta bere aplikazioak
Hariaren pasua da distantzia lineala bi gainazalen arteko hariaren ondoko plano axial batean .Luzera unitateko hari kopuruaren neurketa zuzena da eta funtsezkoa da haria identifikatzeko ., Sistema metrikoan altuera milimetrotan definitzen da, eta inperialetan bezalako sistema SAE Unified Threads edo American Pipe Threads , berriz, hazbeteko hari kopuru gisa adierazten da. altuera-neurgailuak erabili ohi dira. Parametro hau zehaztasunez neurtzeko
Thread Lead ulertzea
Beruna torloju-hari batek bere ardatzean zehar egiten duen distantzia da bira oso batekin.Hari bakarreko torloju baterako, beruna zelaiaren berdina da.Hala ere, hari bikoitzeko torloju baterako , beruna zelaiaren bikoitza da.Kontzeptu hau garrantzitsua da behar duten aplikazioetarako abantaila mekanikoa .
Hortz-angelua eta hari-angelua
Hortz -angelua , bezala ere ezaguna , hari-angelua arteko angelua da hari-alboen .ezberdinek , Hari mota hala nola, Metric ISO haria , British Whitworth hariak edo Unified hari estandarrak angelu estandar desberdinak dituzte.Esate baterako, hari metrikoak normalean 60 graduko angelua izaten dute, eta British Standard Whitworth Coarse hariek 55 graduko angelua dute.Hortzen formak eta angeluak hariaren geometrian eta haren indarrari eragiten diote.
Parametro geometrikoek, hala nola, diametro handia, , diametro txikia, , diametroa, , hari-pasa , eta hortz-angelua , garrantzi handia dute hariaren diseinuan .Parametro hauek erabiltzen dira , mota desberdinetan hari hari paralelo , konikodun hari , ISO hari motak eta amerikar hari motak barne .Parametro hauek behar bezala ulertzea eta neurtzea ezinbestekoa da kalibreak eta neurgailuak bezalako tresnak erabiliz bermatzeko haria identifikatzeko prozesu zuzena eta bateragarritasuna osagarrietan bezalako hodiak , , eta hodiak .Gogoratu munduan harien zehaztasuna funtsezkoa dela.
Hariaren identifikaziorako urratsez urratseko gida
1. urratsa: hari paraleloen eta konikoen artean bereiztea
aritzean , funtsezkoa da Hariekin lan egiten ari zaren jakitea paraleloekin edo konikoekin hari mota . Hari paraleloek diametro berdina mantentzen dute muturreraino, eta konikoek, berriz , estutu egiten dira, eta amaieran txikiagoak dira.Horiek bereizteko, begiratu arretaz. Hari paraleloak uniforme agertuko dira, eta konikoek bat egiten dutela dirudi.
Ikuspegi teknikorako, erabili kalibre bat .Neurtu diametroa hariaren puntu ezberdinetan.Neurriak berdinak badira, hari paraleloa da .Txikitzen badira, duzu hari konikoa ., desberdintasun hori aitortzea ezinbestekoa da Fluido-energiaren industrian egokia bermatzeko egokitze-konexio .
2. urratsa: hari-pasa neurtzea pitch-neurgailu batekin
altuera Hari baten distantzia da. bere gandorraren arteko Hori neurtzeko, altuera-neurgailu bat erabiliko duzu .Tresna honek pala ugari ditu, bakoitza hazbeteko hortz-kopuru ezberdina duena.Besterik gabe, lotu neurgailua hari-gailurrekin.Egoki egokitzen denean, zure aurkitu duzu plaza .Urrats hau funtsezkoa da hari metrikoetarako eta hari amerikar motetarako.
3. urratsa: hariaren tamaina eta profila zehaztea
zehazteko Hariaren tamaina , neurtu diametro nagusia : hari ar baten materialaren diametro handiena edo kanpoko diametroa . hari eme baten Erabili kalibre bat zehaztasunerako.Ondoren, aztertu hariaren profila .Hortzaren forma eta hariaren geometria . ISO haria metrikoa eta SAE hari bateratuak dira hari mota arruntak , bakoitza profil bakarrarekin.
4. urratsa: haria estandarren arabera izendatzea
Azkenik, izendatu haria industriako estandarren arabera.ezagutu beharko duzu eta Tamaina nominalaren profilaren , pasua den jakin beharko duzu eskuineko edo ezkerreko haria .Estandar arruntak ISO hari metriko , britainiarra Whitworth Coarse eta Unified National Coarse Thread dira .Jo ezazu beti industriako estandarrak zehaztasunez izendatzeko haria .
Hariaren tamainak garrantzi handia du zuzena ziurtatzeko egokitze-haria bezalako aplikazioetarako mahuketarako eta aire konpresoreen kondentsatu-iragazkiak .egokia Hariaren identifikazio oinarria da mantentze-lanaren eta teknologia-prestakuntzaren menpe dauden industrietan hariztutako piezen .
Hari mota egokia aukeratzeko aholku praktikoak
Zure proiekturako hautatzerakoan hariak , hainbat faktore sartzen dira jokoan.Funtsezkoa da aplikazioaren , materialaren bateragarritasuna eta industria estandarrak kontuan hartzea .Hona hemen kontuan hartu beharrekoa:
Hariak aukeratzerakoan kontuan hartu beharreko faktoreak
1. Hariaren identifikazioa : ezinbestekoa da hari mota behar bezala identifikatzea.Erabili neurgailu bat zehazteko hari-pasa eta kalibre bat neurtzeko diametro nagusia .
2. Mota desberdinak : ezagutu hari mota arruntak .izan ISO hari motak , American hari motak edo British Whitworth hariak , bakoitzak bere erabilera zehatza du.
3. Fluid-Power Industry : Sektore honetan bazaude, SAE Unified Threads izan daiteke zure onena.Presio handiko egoeretarako diseinatuta daude.
4. Hariaren tamainak garrantzi handia du : ziurtatu beti hariaren tamaina lerrokatzen dela doikuntza-konexioarekin .Tamaina oker batek ihesak edo osagaiak kaltetu ditzake.
5. Hari paraleloa vs. Hari konikoa : aldea ulertu. Hari paraleloek diametro bera mantentzen dute, eta konikoek estutu egiten dute.Horrek zigiluari eta haria nola izendatzen duten eragiten du.
6. Pitch Diameter : Pasuaren diametroa funtsezko parametro geometrikoa da.da . irudimenezko zilindroa den distantzia arteko Harien berdina
Saihestu beharreko ohiko akatsak
l Hariak ez datoz bat : saihestu hari arra emerik ez erabiltzea okerra duen hari .Honek hariak kendu edo egokitze txarra eragin dezake.
l Eskuaren norabidea alde batera utzi : Eskuineko hariak ohikoagoak dira, baina ezkerreko hariak erabiltzen dira zenbait aplikaziotan.Ez nahastu.
l Arauak kontuan hartu gabe : industriako estandarrak , hala nola, Unified hari estandarra edo ISO hari metrikoa , bateragarritasuna bermatzen dute.Ez itzazu aintzat hartu.
l Materiala alde batera utzita : materialak hari-lokagailuen konektatzen ari diren zatiekin bat etorri behar du.Material bateraezinak herdoildu edo huts egin ditzakete.
l Haria identifikatzeko tresnak ahaztea : bezalako tresnak hari-pasa-neurgailua ezinbestekoak dira.akatsak saihesten laguntzen dute Hariaren identifikazioan .
Gogoratu haria identifikatzeko prozesua ez dela arin hartu behar.Egokitze konexio seguru eta funtzional baten oinarria da.Esate baterako, fluido-energiaren industrian, hari mota okerrekoa erabiltzeak mahuketarako edo hodietarako hornigailuetan isurketa negargarriak sor ditzake.
Hari-mota egokia aukeratzeak hari diseinua kontuan hartzea ere esan nahi du.Tutu-konexioetarako, National Taper Pipe (NPT) eta British Standard Pipe Taper (BSPT) hari mota garrantzitsuak dira.Hodi konikoak eta konikoak erabiltzen dituzte zigilatzeko.
Aitzitik, hari paraleloak behar dituzten aplikazioek ISO hari metrikoa edo Unified National Coarse Thread (UNC) erabil ditzakete.Horiek kanpoko diametro koherentea bermatzen dute hariztaturiko piezen zehar.
Azkenik, ez ahaztu mantentze-lan prediktiboaz eta teknologia-prestakuntzaz.IoT industrialarekin aurrera egiteak hari mota egokia aukeratzen eta modu eraginkorrean mantentzen lagun zaitzake.Eta aire-konpresoreen kondentsatu-iragazkiak zerikusirik ez dutela dirudien arren, hari-hautapen egokian oinarritzen dira ondo funtzionatzeko.
Ondorioa
Harien mundu korapilatsuan barrena ibili gara, mota bakoitza berezi egiten duten ñabardurak aztertuz.American Pipe Threads-etatik ISO Metric Threads-etara, hari mota desberdinak ulertzea ez da soilik akademikoa, behar praktikoa da.Fluido-energia edo fabrikazioa bezalako industrietan, zure SAE Unified Threads zure British Whitworth Threads-etatik ezagutzeak egokitze ezin hobea eta akats garesti baten arteko aldea esan dezake.
Demagun hau ekintzarako dei bat: erabili hariak identifikatzeko trebetasunak zure lana hobetzeko.Mahuketarako hornidurak diseinatzen ari zaren edo tutuetarako tutu egokia hautatzen ari zaren ala ez, gogoratu hariaren tamainak garrantzia duela.Paso-neurgailua eta kalibrea eskuan, haria konfiantzaz izendatzeko hornituta zaude.
Arloan daudenentzat, haria identifikatzeko prozesua ez da lotura egokia lortzea soilik;segurtasuna eta eraginkortasuna bermatzea da.Industria-arauak daude gu gidatzeko, eta hari-pasa-neurgailua bezalako tresnek estandar horiek mantentzen laguntzen dute.Gogoratu, hari motak izen-zerrenda bat baino gehiago direla: hizkuntza propio bat dira, hari egoki guztien osotasunaz hitz egiten duen hizkuntza.
Ondorioz, hari mota garrantzitsuak —Hari paraleloa, Tapered haria, ISO hari motak, amerikar hari motak eta Britainia Handiko Hari estandarrak— hainbat aplikazioren oinarriak dira.Teknologiak IoT Industrialarekin eta mantentze aurreikuspenarekin aurrera egiten duen heinean, hari diseinuaren ezagutzak ere egin behar du.
