Collegamento a spina per vernici e lacche a base di resina sintetica, nitrocellulosa e acqua
Descrizione:
Giunto autosigillante dal design solido, facile da pulire con valvola a sfera a chiusura automatica e chiusura a baionetta.
Applicazione:
Per resina sintetica, nitrocellulosa e vernici all'acqua in impianti di verniciatura, vernici, vernici e solventi/diluenti, industria automobilistica, industria del mobile, industria manifatturiera, artigianato e officine di riparazione
Dati tecnici:
Foro nominale: 5 mm
Pressione di esercizio:max. statico 140 bar / 2.030 psi*
Valore Cv: 1,03

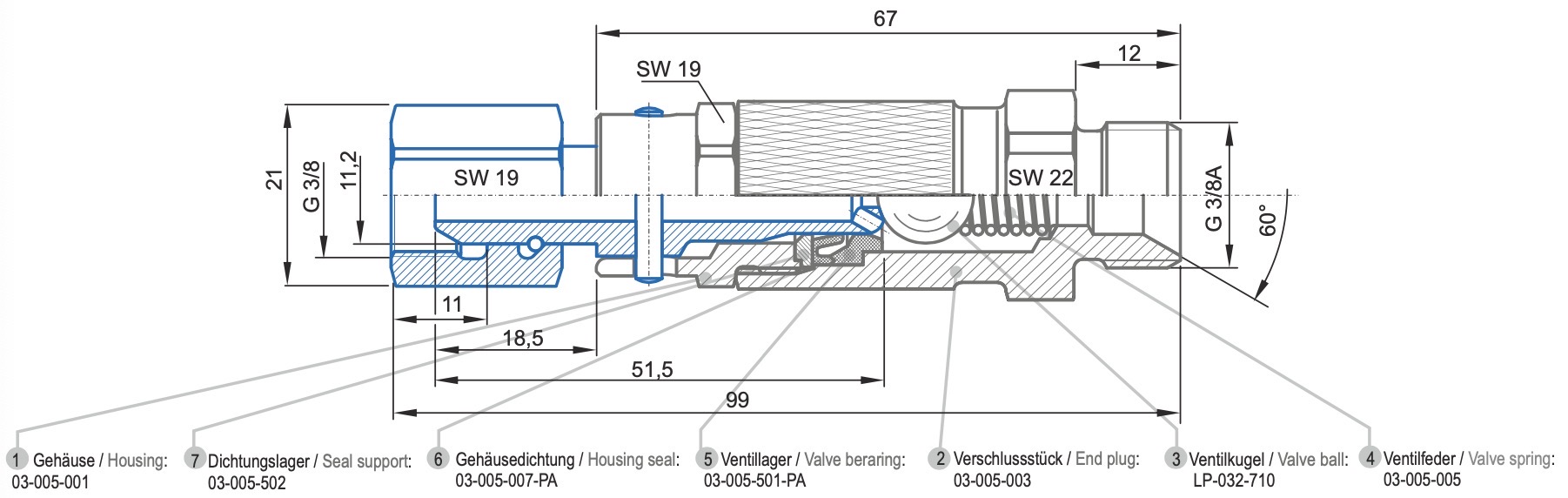

Materiali:
1, alloggiamento del giunto: acciaio, chim. nichelato;
2, tappo terminale: ottone, chim. nichelato;
3, sfera della valvola: acciaio inossidabile 1.4034;
4, molla valvola: acciaio inossidabile 1.4310;
5, guarnizione del cuscinetto e dell'alloggiamento della valvola: PA;
6, supporto guarnizione: ottone, chim. nichelato;
7, adattatore di tipo passante: acciaio, chim. nichelato.
Esecuzione: esente da sostanze che disturbano lo scorrimento dello smalto, su richiesta anche esente da oli e grassi
Disegni speciali:
Con altri collegamenti terminali, in acciaio inossidabile, come versione ad alta pressione fino a max. statico 200 bar, (2.900 psi).* *
Pressione a seconda della connessione selezionata
Giunto autosigillante
Filettatura esterna G 3/8 con cono di tenuta a 60° sec. secondo DIN 7631
Adattatore di tipo passante
1, filetto femmina G 3/8 con cono di tenuta a 60°
2, filettatura femmina 9/16-20 NS con cono di tenuta a 60° (dado SW 17)
