1' plokščias hidraulinis greitas jungiklis (ISO 16028) – visi modeliai | 250 barų aukšto slėgio

Ši 1 colio plokščio paviršiaus hidraulinių greitųjų jungčių serija atitinka  ISO 16028  tarptautinius standartus, turi 250 barų aukštą darbinį slėgį ir ±230 l/min srautą, pritaikoma plačiam temperatūrų diapazonui nuo -25°C iki +100°C. Pritaikytas stūmimo jungties ir rutulinio korpuso atitraukimo atjungimo dizainas, užtikrinantis lengvą ir efektyvų paviršių. suderintas su NBR (nitrilo gumos) sandarinimo žiedais ir PTFE anti-ekstruzijos žiedais, kad būtų užtikrintas sandarumas ir stabilus veikimas esant aukštam slėgiui. Galimi  vyriški, moteriški (1' NPT/M30x2) ir pilni (dviejų sriegių)  modeliai, kad atitiktų visus jūsų pramoninės hidraulinės sistemos prijungimo poreikius.

Specifikacijos

• Darbinis slėgis : 250 barų

• Darbinė temperatūra : -25°C iki +100°C

• Srauto greitis : ±230 L/min

• Paviršiaus apdaila : trivalentis cinkuotas (atsparus korozijai ir dilimui)

• Sandarinimo medžiaga : NBR (nitrilo kaučiukas) - atsparus aliejui, puikus sandarinimas

• Anti-Extrusion žiedas : PTFE - apsaugo nuo sandariklio išspaudimo esant aukštam slėgiui

• Užrakinimo sistema : poliruoti plieniniai rutuliai (saugi jungtis, apsauga nuo atsipalaidavimo)

• Atitikimas : ISO 16028 tarptautinis standartas

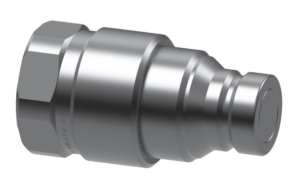

• 5173 (Vyras | 1' NPT)

• 107,1 mm bendras ilgis su 1″–11,5 NPT išoriniu sriegiu ir 55 mm išoriniu veržliarakčiu; Vieno vidinio galo konstrukcija, skirta tiesioginiam prijungimui prie vidinių hidraulinių jungiamųjų detalių, idealiai tinka fiksuotoms hidraulinės linijos išorinėms jungtims.
•

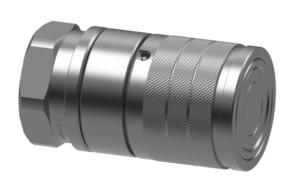

• 5174 (moteris | 1' NPT)

• Kompaktiškas 100,2 mm bendras ilgis su 1″–11,5 NPT išoriniu sriegiu ir 50 mm vidinio veržliarakčio dydžiu; Vietą taupantis dizainas, puikiai tinka hidraulinei įrangai su ribota montavimo vieta ir 1' NPT sriegio reikalavimais.
•

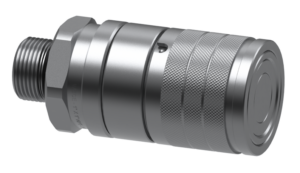

• 5179 (moteris | M30x2)

• 121,2 mm bendras ilgis su M30x2 vidiniu sriegiu ir 50 mm vidinio veržliarakčio dydžiu; Specialus modelis pramoninėms hidraulinėms sistemoms su M30x2 sriegio specifikacijomis, stabiliu suderinimu ir be nuotėkio.
•

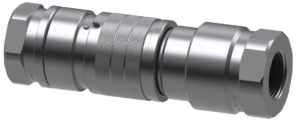

• 5175 (užbaigta | 1' NPT vyras ir moteris)

• 185,5 mm bendras ilgis su dvigubais 1″–11,5 NPT išoriniais / išoriniais sriegiais, 55 mm išorinio ir 50 mm vidinio veržliarakčio dydžiais; universalus dviejų sriegių dizainas, nereikalauja papildomų adapterių, tinka lanksčioms hidraulinių linijų kryžminėms jungtims.
•


• Paprastos naudojimo instrukcijos

• Sujungimas : Įstumkite vyrišką jungtį į moterišką jungtį esant slėgiui - automatinis užraktas per poliruoto plieno rutulius, kad būtų galima greitai prijungti.

• Atjungimas : pirmiausia sulygiuokite rutulio korpusą, tada atitraukite įvorę, kad atlaisvintumėte užraktą – saugus ir lengvas atjungimas be slėgio mažinimo.

• Aukščiausios kokybės medžiagų pranašumai

• Trivalentinis cinkavimas : didelio tankio paviršiaus danga, stiprus atsparumas rūdims ir pramoniniam nusidėvėjimui, prailgina gaminio tarnavimo laiką 50%+.

  NBR sandarinimas : Puikus atsparumas alyvai, tirpikliams ir senėjimui, prisitaiko prie visų įprastų hidraulinių terpių (hidraulinės alyvos, mineralinės alyvos ir kt.).

  PTFE anti-ekstruzinis žiedas : atsparumas aukštai temperatūrai ir slėgiui, apsaugo nuo sandarinimo žiedo deformacijos / išspaudimo, užtikrina ilgalaikį sandarinimo stabilumą.

  Poliruoti plieno rutuliai : Didelis kietumas ir lygus paviršius, tikslus fiksavimas, neužstrigimas darbo metu.

• Platus taikymo scenarijus

• Tinka   pramoninėms hidraulinėms sistemoms, statybinėms mašinoms, žemės ūkio įrangai, hidrauliniams maitinimo blokams, kasybos mašinoms ir pramoninėms skysčių perdavimo linijoms ; idealiai tinka greitam hidraulinių linijų prijungimui/atjungimui aukšto slėgio ir didelio srauto darbo sąlygomis.
