Нақтылық: Тістеген феррула фитингтерінің инженерлік жарығы

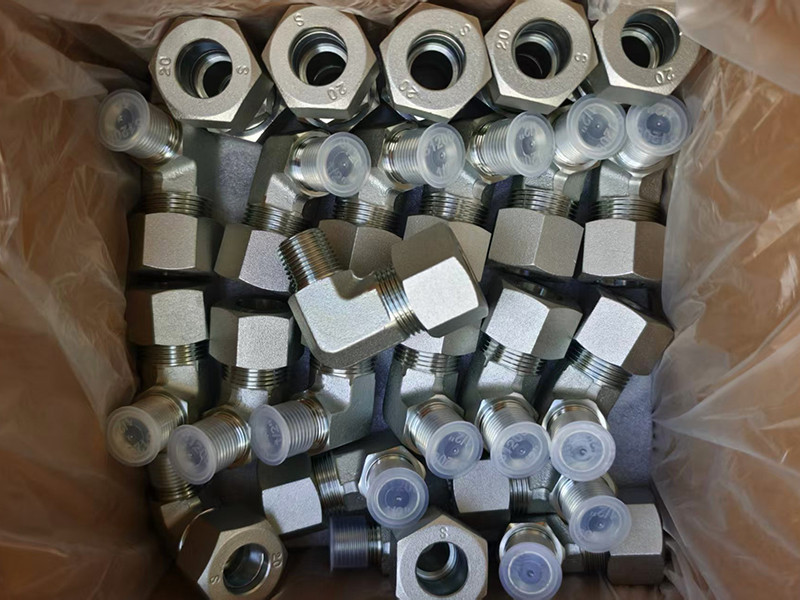

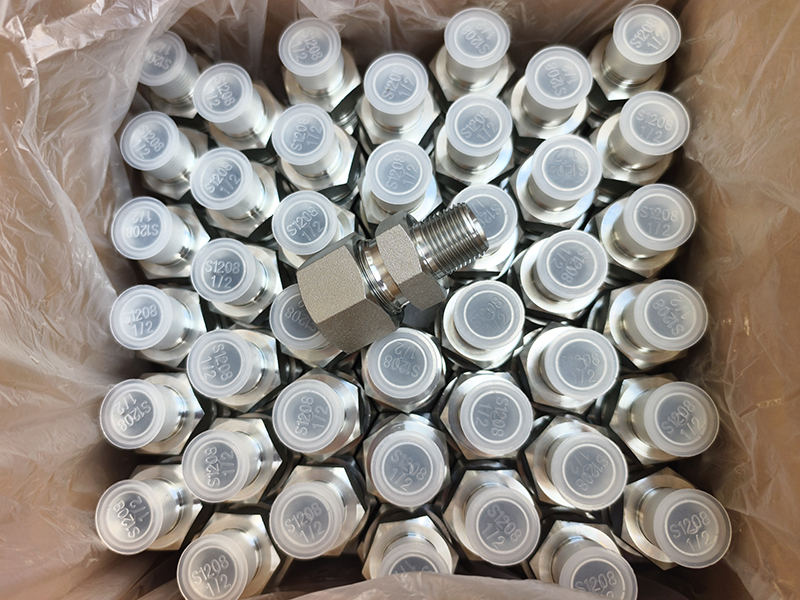

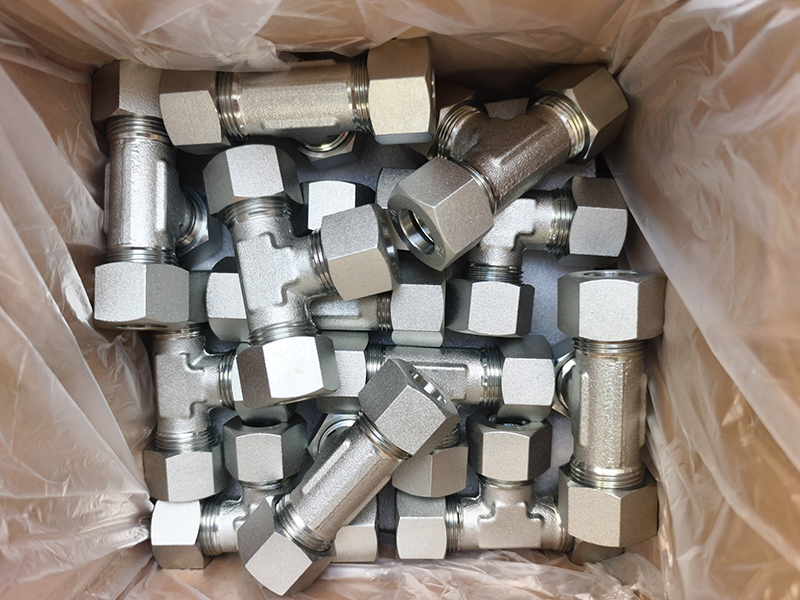

Жоғарыдағы сурет сұйықтық жүйесінің қосылымдарындағы сенімділіктің мәнін көрсетеді:  тістеу типті феррул фитингі . Бұл тек металл бөлшектердің жинағы емес; бұл әрбір құрамдас бөлік — корпус, ферруль (немесе кескіш сақина) және гайка — сенімді, ұзаққа созылатын тығыздағышты жасауда маңызды рөл атқаратын дәлдікпен жасалған жүйе.

1. Сенімді қосылыс анатомиясы

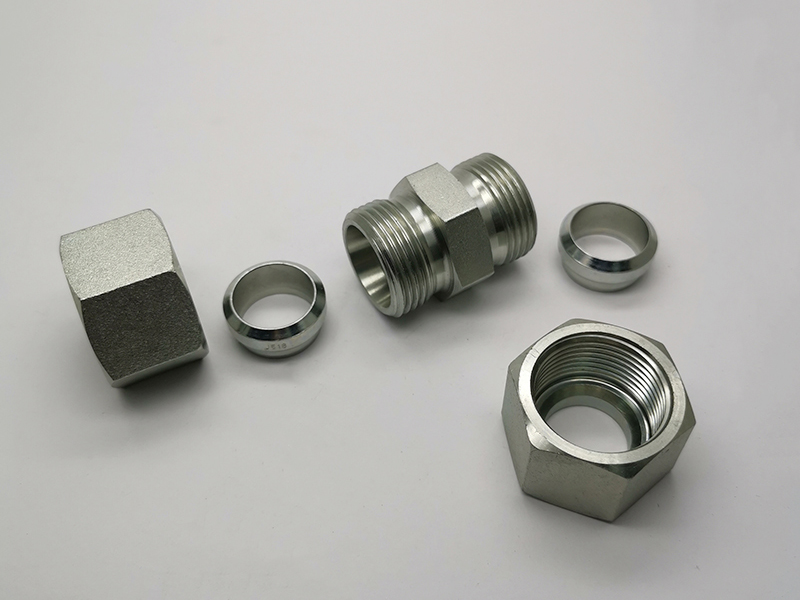

Сіздің суретіңізде анық көрсетілгендей, фитингтің тамашалығы оның қарапайымдылығында:

Орнату корпусы: дәл өңделген порттары және 24° конусты тығыздауыштың маңызды беті бар орталық компонент.

Феррул (кесу сақинасы): жүйенің жүрегі. Бұл шыңдалған металл сақина бір уақытта екі маңызды функцияны орындауға арналған.

Гайка: қатайған кезде тығыздағыш пен тұтқаны іске қосу үшін қажетті күшті тудыратын құрамдас бөлік.

Суретте құбырға тез және оңай орнатуға дайын, корпусында феррулдар мен гайкалары бар, алдын ала құрастырылған құрылғы көрсетілген болуы мүмкін.

2. Екі сатылы тығыздау және ұстау әрекеті

Бұл қарапайым құрастыру мұндай сенімді байланысты қалай жасайды? Мұның бәрі бір нақты қозғалыста болады:

Беттік тығыздағыштың қалыптасуы: гайка тартылған кезде, ол феррулді алға қарай жылжытады. Құбырдың алдыңғы жағы фитинг корпусының 24° конусына қысылып,  металдан металға күшті тығыздағыш жасайды..

Тіспен ұстауды құлыптау: бір уақытта феррулдың өткір, алдыңғы шеті түтіктің сыртқы бетіне біркелкі тістеп түседі. Бұл  дірілге төзімді, тартылмайтын ұстағышты жасайды. ең қиын жағдайларда тұтастықты сақтайтын

Бір әрекетте сіз мінсіз тығыздауға және тұрақты ұстауға қол жеткізесіз.

3. Тіс типті феррул дизайнының негізгі артықшылықтары

✅ Ағып кетпейтін тұтастық: Металл-металл тығыздағыш берік, сенімді және жоғары қысымға, температура циклдарына және сұйықтықтың үйлесімділік мәселелеріне төзімді.

✅ Дірілге жоғары төзімділік: феррульдің тұтқасы пульсация мен соққыдан болатын бос қосылымдарды болдырмай, түтікті орнына механикалық түрде бекітеді.

✅ Оңай орнату және қызмет көрсету: қарапайым үш бөліктен тұратын дизайн стандартты құралдармен жылдам жинауға және бөлшектеуге мүмкіндік береді, техникалық қызмет көрсету мен өзгертулерді жеңілдетеді.

✅ Ықшам және кеңістікті үнемдейтін: дизайн ең аз кеңістікті қажет етеді, бұл оны құрамдас тығыздығы жоғары күрделі жүйелер үшін өте қолайлы етеді.

4. Табысқа жету үшін маңызды: дұрыс орнатудың маңыздылығы

Максималды өнімділікке дұрыс орнату арқылы қол жеткізіледі. Біз ұсынамыз:

Түтіктерді дұрыс дайындау: төртбұрышты, қаңылтырсыз кесу үшін түтік кескішті пайдаланыңыз. Ішінде де, сыртында да қоқыстарды тазалау өте маңызды.

Момент процедураларын орындаңыз: Түтік түбі түскенше фитинг корпусына толығымен салынғанына көз жеткізіңіз. Әр жолы дәйекті, сенімді тығыздау үшін өндіруші көрсеткен қатайту процедурасын орындаңыз (көбінесе саусақпен тығыздағаннан кейін 1-1/4 айналым).

5. Сенімді салалар

гидравликалық жүйелерінен бастап  Инъекциялық қалыптау машиналары мен өнеркәсіптік CNC жабдықтарының қатал орталарына дейін  құрылыс пен ауылшаруашылық машиналарының бұл фитинг сенімді өнімділік үшін дәлелденген таңдау болып табылады.

---

Қорытынды

Суреттегі құрамдас бөліктер сұйықтық жүйесінің қосылуына арналған мәңгілік шешімді білдіреді. Өнімділік пен сенімділікке нұқсан келтіру мүмкін болмаған кезде, тістеуіш түріндегі феррул фитингі нақты жауап болып табылады.
