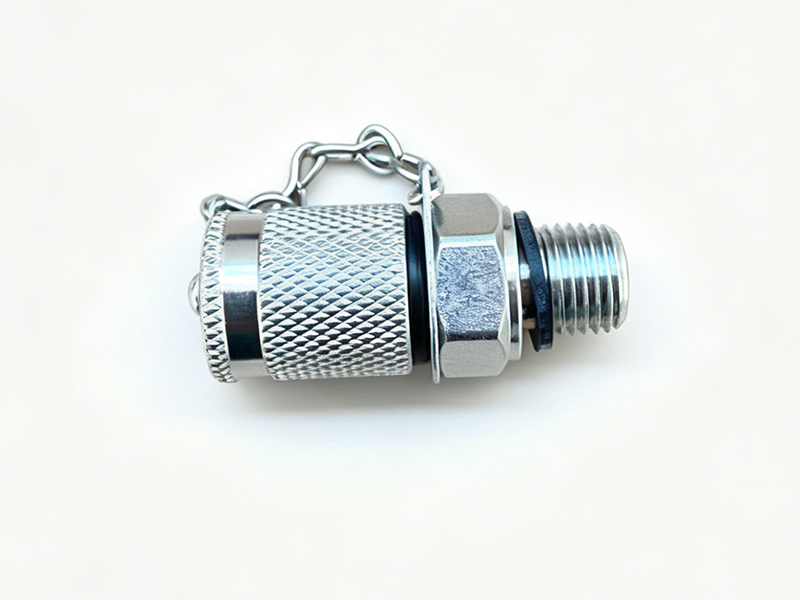

Спојница за испитивање високог притиска 630 бара за хидрауличне системе

У складу са ИСО 15171. Мерење притиска без цурења, узорковање течности и вентилација круга до 630 бара. Подесиве величине навоја, материјали заптивки и метали тела.

Шта је хидраулична испитна спојница?

Хидраулична испитна спојница (која се назива и  дијагностичка спојница  или  испитна тачка ) је компактна арматура инсталирана директно на хидраулично коло. Обезбеђује стандардизовани приступни порт на који можете да повежете манометар, црево за испитивање или сонду за узорке за неколико секунди — без гашења, без прекида линије, без губитка течности.

Унутрашња заптивка у облику куке остаје затворена све док га крај црева за испитивање не отвори. Овај дизајн  без цурења  значи нулто просипање током спајања и искључивања, чак и при притисцима који се приближавају називној граници.

ИСО 15171:  Ове испитне спојнице су усаглашене са  ИСО 15171-1  (захтеви за димензије и перформансе за испитне тачке увртања) и  ИСО 15171-2  (прикључци на крају црева за испитивање). Овај међународни стандард обезбеђује заменљивост димензија међу произвођачима — исто црево за испитивање одговара спојницама компанија Паркер, Стауфф, Хидац, Минимесс и других.

Уобичајени случајеви употребе:

• Провере пуштања у рад  — Проверите притисак система током покретања

• Рутинско праћење  — брзе провјере без прекида производње

• Узимање узорака течности  — Извуците узорке уља за анализу контаминације

• Одзрачивање система  — Отпустите заробљени ваздух након одржавања

• Решавање проблема  — Дијагностикујте аномалије притиска у реалном времену

Кључне спецификације

Повезивање портова и механизам за заптивање

Овај одељак се бави двема најкритичнијим инжењерским одлукама: како се спојница повезује са вашим колом и шта га држи затвореном под притиском.

Опције величине нити

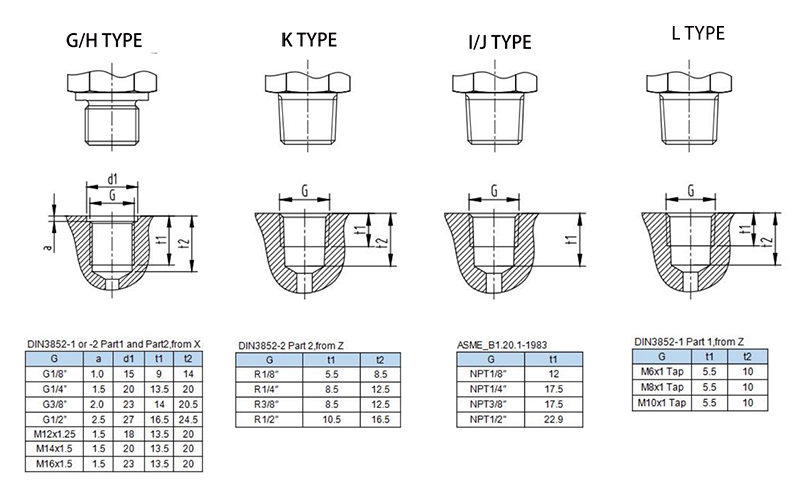

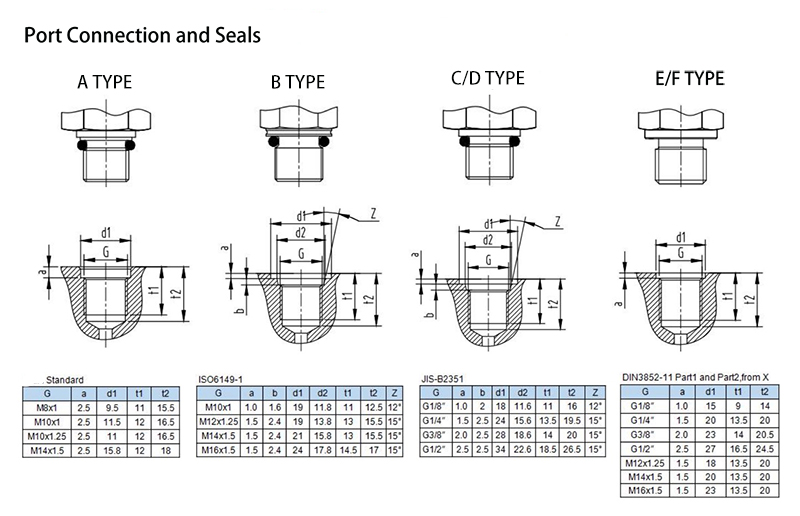

Спојница се зашрафи директно у навојни прикључак на вашем хидрауличном разводнику, цилиндру или блоку вентила. Ускладите навој са постојећим портом — неусклађени навоји узрокују цурење и оштећују оба дела.

М16к2  је једина најчешће наручена величина за општу индустријску примену.  Г1/4  и  Г1/2  доминирају у регионима у којима је БСП навој норма (УК, Цоммонвеалтх, старије европске фабрике).

Механизам унутрашњег заптивања

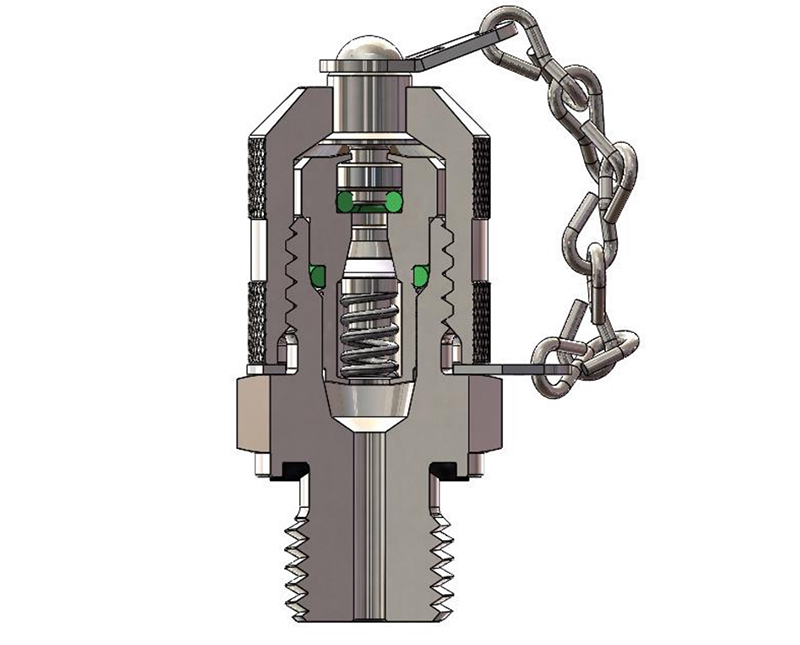

Рад без цурења се ослања на прецизно обрађени клапни вентил унутар тела спојнице:

1. У мировању  — Заптивка са опругом заптива унутрашње седиште. Притисак у систему држи чеп затворен чвршће.

2. Повезивање  — Крај црева за испитивање које се спаја (према ИСО 15171-2) притиска уложак, отварајући пролаз до вашег мерача или узоркивача. Заптивка између краја црева и отвора спојнице спречава спољно цурење.

3. Искључивање  — Када се крај црева повуче, сила опруге моментално затвара цев. Преостало уље у порту остаје унутра - нула капања.

Заптивна маса (НБР, ФКМ, ЕПДМ или нискотемпературна) формира примарну баријеру између отвора и седишта, плус секундарну баријеру између конуса на крају црева и унутрашњег отвора спојнице. Избор правог материјала заптивке за вашу температуру течности и хемију покривен је у водич за избор  испод.

Зашто одабрати ове спојнице за испитивање од 630 шипки?

630 Бар — тестирана граница, не маркетинг

630 бара (9,135 пси) је сертификовани радни притисак према ИСО 15171-1 протоколима испитивања. Свака конфигурација се подвргава цикличном тестирању притиска и верификацији отпорног оптерећења пре пуштања на залихе.

Четири заптивна материјала, четири оперативна прозора

Различити хидраулични системи покрећу различите течности на различитим температурама. Једна заптивна маса не може да покрије све услове:

• НБР (шифра Н)  — Хидрауличне течности са минералним уљем до 100 °Ц. Исплативо подразумевано за ~70% индустријских примена.

• ФКМ (шифра Ф)  — Високе температуре до 200 °Ц. Такође ради са течностима отпорним на ватру на фосфат-естар. Добра хемијска отпорност на агресивне адитиве.

• ЕПДМ (шифра Е)  — пара, кочиона течност (ДОТ 3/4), вода-гликол и поларне синтетичке течности. Температурни опсег се протеже до -40 °Ц. Није компатибилан са нафтним уљима.

• Нискотемпературна (шифра Л)  — једињење за криогену класу на -50 °Ц. Користи се у арктичкој мобилној опреми, хидрауличким системима за хладњаче и помоћним круговима за ЛНГ. Доступно на захтев.

Одабир погрешног печата је узрок број 1 раног квара. Уштеда од 0,30 УСД на избору заптивки може коштати хиљаде непланираних застоја.

Отпорност на корозију која одговара животној средини

• Поцинковано (шифра З)  — Одговарајуће за загрејане унутрашње просторе са контролисаном влажношћу. Не препоручује се излагање на отвореном.

• Без цинк никла ЦрВИ (шифра Н)  — отпорност на слани спреј 500+ сати према АСТМ Б117. Потпуно усклађен са РЕАЦХ-ом. Подразумевани избор за европске пошиљке и спољне инсталације.

• Нерђајући челик 304 (шифра Ф)  — Добра општа отпорност на корозију. Погодно за суседне зоне за прераду хране и благо корозивне атмосфере.

• Нерђајући челик 316Л (шифра Л)  — побољшан молибденом. Најбоље за морска окружења, приобална места, подручја хемијског испирања и свуда где су присутни хлориди или соли.

Заштитне капице које остају уз јединицу

Опција О-прстена против вибрација

Опрема која ради са континуираном вибрацијом (клипне пумпе >5 Хз, дизел компресори, багери гусеничари) може постепено да олабави навојне спојеве током стотина радних сати. Додавање антивибрационог О-прстена (шифра  1) ствара секундарну механичку браву. Повећање трошкова је минимално — повећање поузданости на терену је значајно.

Конфигурација броја дела

Свако тестно спајање је изграђено на коду од шест сегмената:

Површина – Заптивка – Поклопац – Серија – О-прстен – Означавање

З – Н – Р – ТЦ – 0 – 0
│ │ │ │ │ └─ 0 = Ништа / КСКС = Прилагођени заштитни знак
│ │ │ │ └─ │ │ └─ /бр─── 0 =-ви───
0 │ │ └─────────── ТЦ = Тест спојница серије
│ │ └───────────────── В = Нема / Х = Хек / Р = Округла / Е = Универзална / П = Пластика
│ └──────────────────────── Н = НБР / Ф = ФКМ / Е = ЕПДМ / Л = Ниска температура
└─────────────────────────────────── З = Цинк / Н = Зн-Ни / Ц = Боја Зн / е = Црна / Ф = 304СС / Л = 316 ЛСС

Примери конфигурације

Како одабрати своју тестну спојницу

1. Идентификујте навој прикључка  на вашој хидрауличној компоненти. Проверите цртеж или измерите помоћу мерача навоја. Најчешћи:  М16к2 , М10к1 , Г1/4 или  Г1/2.

2. Потврдите свој вршни притисак у систему . Ако пређе 630 бара, пређите на класу арматуре вишег ранга.

3. Ускладите заптивку са вашом течношћу и температуром . Минерално уље испод 80 °Ц → НБР. Изнад 100 °Ц или течност отпорна на ватру → ФКМ. Кочиона течност, пара или поларна синтетика → ЕПДМ. Испод -40 °Ц → захтева ниску темп.

4. Изаберите метал за тело на основу окружења . Сува унутра → поцинковани челик. Спољни/поморски/прање → 316Л СС. Европски извоз → Без Зн-Ни ЦрВИ као основа.

5. Додајте функционалне опције . Ланчана капа за теренску службу. Антивибрациони О-прстен за ротационе или клипне машине. Универзални поклопац ако је потребна могућност вентилације.

6. Наведите количину и захтев за време испоруке . Стандардне конфигурације се испоручују брже од прилагођених серија.

Ако нисте сигурни у вези са било којим параметром, пошаљите нам фотографију постојећег порта и напомену о условима рада — ми ћемо препоручити исправну конфигурацију.

Упутство за инсталацију

1. Припремите луку.  Очистите рупу са навојем растварачем. Уклоните остатке, стари заптивач навоја и неравнине. Прљав порт узрокује оштећење приликом инсталације и цурење након инсталације.

2. Правилно нанесите заптивач навоја.  Користите ПТФЕ траку (2-3 омота, правац је важан) или анаеробни течни заптивач за 630 бара. Немојте прекомерно наносити - вишак заптивача може ући у хидраулички круг и контаминирати уље.

3. Момент према спецификацији.  Прво затегните ручно, а затим примените обртни момент користећи вредности испод. Никада не користите ударне кључеве на испитним спојницама — они деформишу унутрашње седиште за клапну.

4. Причврстите заштитни поклопац.  Држите поклопац зашрафљен кад год се тачка за испитивање не користи. Прашина и пијесак на унутрашњој површини отвора проузрокују огреботине и евентуално цурење.

5. Испитивање притиска пре пуштања у рад.  Доведите систем на радни притисак и проверите да ли спојница тело-прикључак растеже. Поправите сада, а не током производње.

Типичне апликације

Често постављана питања

Да ли испитна спојница од 630 бара може да поднесе сервис гаса?

Стандардни ИСО 15171 дизајн је оптимизован за хидраулична уља и течности на бази минерала. За компримовани ваздух или друге гасовите медије, унутрашња геометрија заптивања можда неће обезбедити довољне перформансе без цурења због нижег вискозитета гасова. Ако ваша апликација укључује услуге гаса, наведите ово у тренутку наручивања како бисмо могли да проценимо алтернативне заптивке и проверимо компатибилност материјала каросерије за ваш специфични радни притисак.

Која је разлика између нерђајућег челика 304 и 316Л за испитне спојнице?

Кључна разлика је садржај молибдена. 304 СС има приближно 18% хрома и 8% никла, што обезбеђује добру општу отпорност на корозију у сувим унутрашњим окружењима по нижој цени. 316Л СС додаје 2–3% молибдена, што значајно побољшава отпорност на корозију изазвану хлоридима и пукотинама. За морска окружења, обалне инсталације, области за хемијско испирање или било коју апликацију изложену сланом спреју или солима за одмрзавање, 316Л је препоручени избор упркос већој цени материјала.

Могу ли добити прилагођено гравирање логотипа на мојим пробним спојницама?

Да. Користите код за означавање КСКС у низу броја дела и пошаљите датотеку са векторским логотипом (пожељан формат АИ/ЕПС/ПДФ). Лого је ласерски угравиран на свакој јединици пре испоруке. Минимална величина серије за прилагођено означавање зависи од укупног обима поруџбине — обично је доступна почевши од 50 јединица по СКУ-у.

Да ли ми је потребан О-прстен против вибрација на свакој испитној спојници?

Не увек. О-прстен против вибрација (код 1 у броју дела) додаје секундарну функцију задржавања између тела фитинга и уметка са навојем. Изричито се препоручује за опрему која доживљава континуиране вибрације изнад 5 Хз — као што су клипне пумпе, дизел компресори, мобилни багери или вибрациони транспортни системи. За статичке инсталације као што су лабораторијски тестни штандови или стационарне машине за пресовање, стандардна верзија без О-прстена је типично адекватна.

Које величине навоја су доступне за испитне спојнице од 630 бара?

Стандардна доступност обухвата метричке навоје М10к1, М12к1.5, М14к1.5, М16к2, М18к1.5 и БСП паралелне навоје Г1/4, Г3/8, Г1/2. Најчешће специфициране величине су М10к1 (компактна кола), М16к2 (стандардна индустријска хидраулика) и Г1/2 (системи високог протока). Прилагођени навоји изван ових опсега могу се производити уз минималне количине поруџбине.

Како да изаберем прави материјал заптивке за свој хидраулични систем?

Почните са стварном врстом течности и максималном радном температуром. НБР ради за хидрауличне течности на бази минералног уља до 100 °Ц — ово покрива отприлике 70% индустријских примена и најјефтинија је опција. Пређите на ФКМ ако ваш систем ради изнад 100 °Ц или користи фосфатне естарске (отпорне на ватру) течности. Изаберите ЕПДМ ако радите са кочионом течношћу, паром, мешавином воде и гликола или поларном синтетиком. За арктичка или криогена окружења испод -40 °Ц, затражите једињење ниске температуре. Постављање погрешног заптивача у систему на високим температурама је водећи узрок прераног цурења.

Да ли је за европска тржишта потребна обрада без цинк никла ЦрВИ?

Није стриктно прописано законом за све производе, али се топло препоручује. ЕУ РЕАЦХ Уредба (ЕЦ) бр. 1907/2006 ограничава хексавалентни хром у површинској обради. Стандардно цинковање често садржи слојеве пасивизације Цр(ВИ) у траговима. Покривање без цинк никла ЦрВИ у потпуности елиминише овај ризик усаглашености док пружа 500+ сати отпорности на слани спреј по АСТМ Б117 — знатно боље од конвенционалног цинка. За све производе који се испоручују у ЕУ, подразумевана препорука је да не садржи ЦрВИ.

Шта је ИСО 15171 и зашто је важан за испитне спојнице?

ИСО 15171 је међународни стандард који посебно покрива хидрауличне испитне спојнице за употребу на системима за напајање флуидом. Део 1 (ИСО 15171-1) дефинише димензије, захтеве за перформансе и методе испитивања за увртне испитне спојнице. Део 2 (ИСО 15171-2) покрива спојеве на крају црева за испитивање спајања. Усклађеност значи да производ испуњава глобално признате стандарде за заменљивост димензија и рејтинга притиска — што је важно када ваша опрема за тестирање треба да се повеже са компонентама различитих произвођача. Производи који испуњавају ИСО 15171 се понекад у индустрији називају „дијагностичким спојницама“ или „минималним“ елементима.
