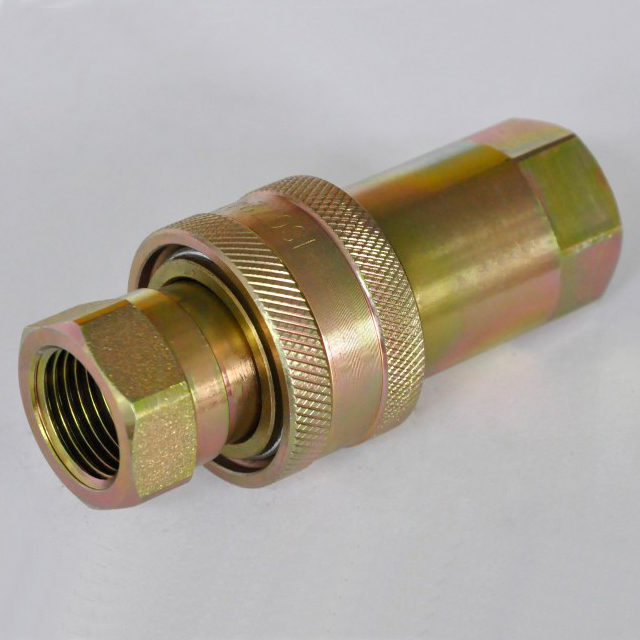

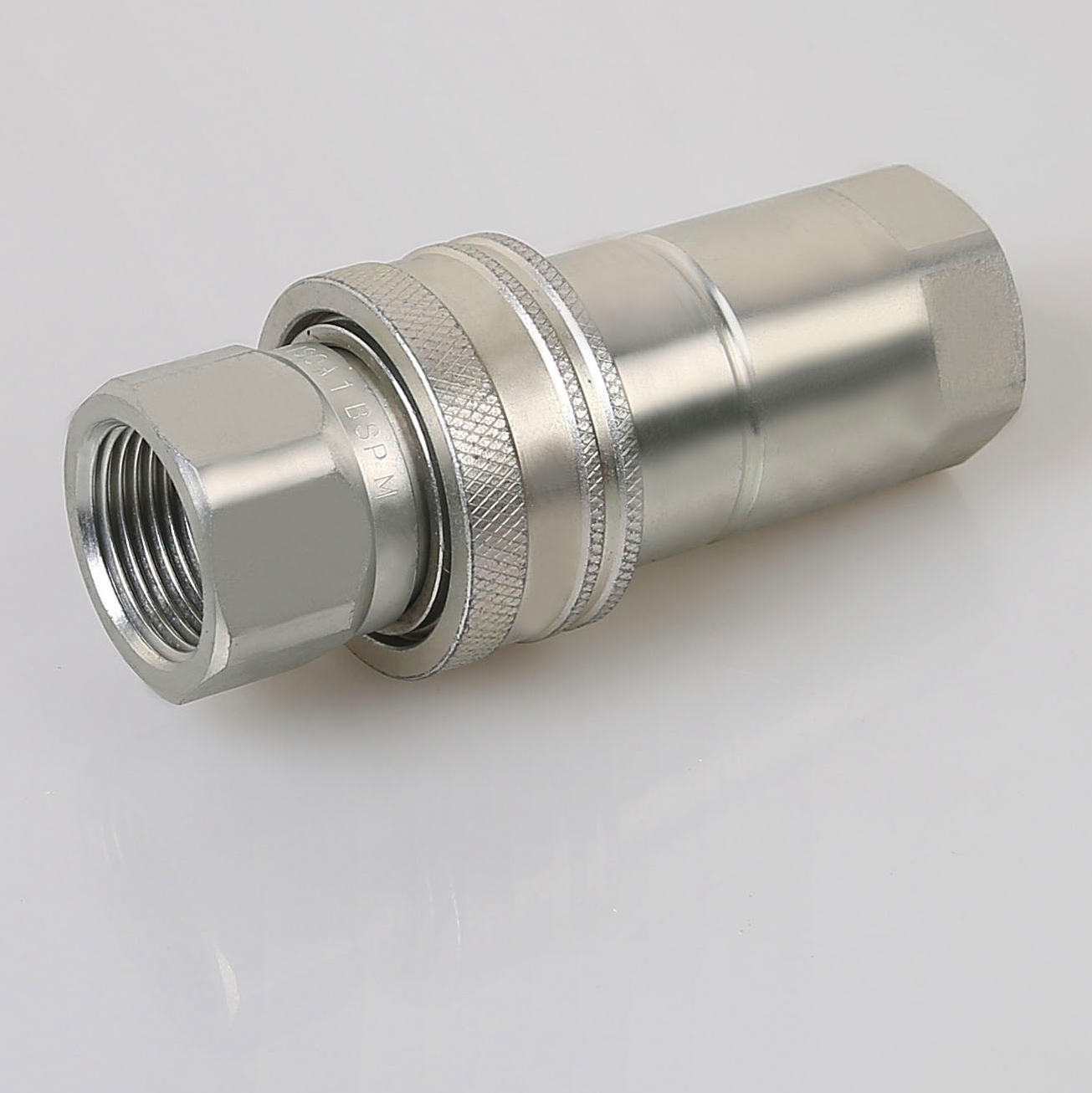

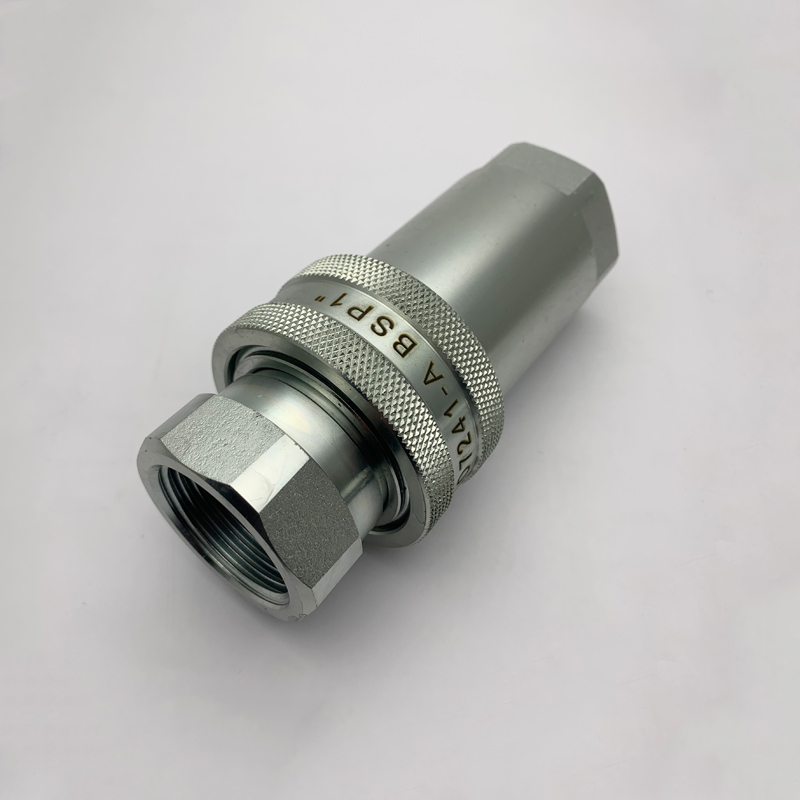

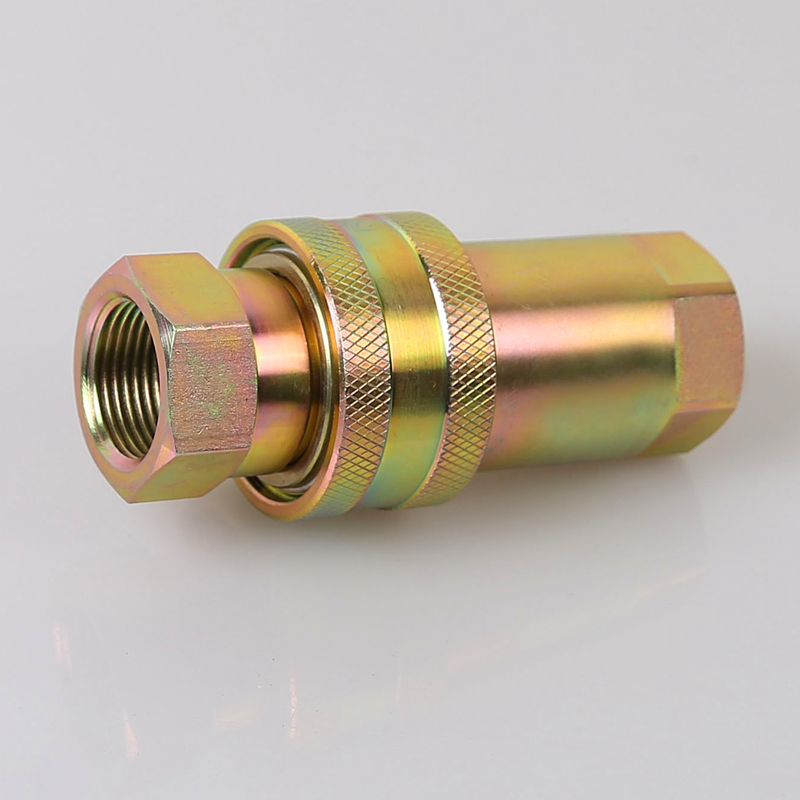

ISO7241-A S1 क्लोज टाइप हायड्रोलिक क्विक कपलिंग (स्टील)

ISO7241-A S1 क्लोज टाइप हायड्रोलिक क्विक कपलिंग (स्टील)

शरीराचा आकार (मध्ये)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
रेटेड प्रेशर (PSI)	5000	4000	4000	3000	3000	3000	2000	2000
रेट केलेला प्रवाह (GPM)	3	6	12	28	50	88	220	240
तापमान श्रेणी (एसटीडी सील)	-20℃ ते  +80 ℃
मानक सील सामग्री	NBR

S1 मालिका कपलिंग वैशिष्ट्य:
1. न जोडलेले गळती रोखण्यासाठी पॉपेट वाल्व्ह उपलब्ध आहेत.
2. प्रवाह जलद गतीने चालू ठेवण्यासाठी, रेट केलेल्या कामकाजाच्या दाबामध्ये, जोडले गेल्यावर पॉपेट वाल्व स्वयंचलितपणे उघडतात.
3.गंभीर भाग टिकाऊपणासाठी कठोर केले जातात.
4.आश्रित बॉल-लॉकिंग यंत्रणा वीण अर्ध्या भागांना एकत्र ठेवते.
5. सॉकेट आणि प्लग हे सॉलिड बार स्टॉकमधून अचूक मशीन केलेले आहेत.
6.S1 मालिका ISO7241-A च्या मानकाशी सुसंगत आहे.
7.पार्कर 6600 मालिका, फास्टर एएनव्ही मालिका, एरोक्विप 5600 मालिका आणि हॅनसेन HA 15000 मालिकेशी सुसंगत.

आकारमान:

हायड्रॉलिक क्विक कपलर हे हायड्रॉलिक सिस्टीमसाठी एक कार्यक्षम कनेक्शन साधन आहे जे जलद आणि सहज हायड्रॉलिक लाइन्स कनेक्ट किंवा डिस्कनेक्ट करते. हायड्रॉलिक द्रुत जोडणी वापरण्यासाठी खालील सामान्य पायऱ्या आहेत:

तयारीची अवस्था: हायड्रॉलिक क्विक कनेक्टर आणि जोडलेली हायड्रॉलिक लाइन स्वच्छ आणि अशुद्धता आणि घाण मुक्त असल्याची खात्री करा. चांगले सीलिंग कार्यप्रदर्शन सुनिश्चित करण्यासाठी द्रुत कपलिंग आणि पाइपलाइनचे सीलिंग पृष्ठभाग अखंड असल्याचे तपासा.

इन्स्टॉलेशन स्टेज: हायड्रॉलिक क्विक कनेक्टरला हायड्रॉलिक लाइनशी जोडा. क्विक जॉइंटच्या डिझाईनवर अवलंबून, यामध्ये सहसा सांधेचे दोन भाग संरेखित करणे आणि ते एकत्र लॉक झाल्याचे दर्शविण्यासाठी 'क्लिक' ऐकू येत नाही किंवा जाणवत नाही तोपर्यंत त्यांना एकत्र ढकलणे समाविष्ट असते.

कनेक्शन टप्पा: स्थापित केलेल्या द्रुत कनेक्टरसह इतर हायड्रॉलिक लाइनचे पोर्ट संरेखित करा. पुन्हा, दोन तुकडे लॉक होईपर्यंत एकत्र ढकलून द्या. या टप्प्यावर, दोन हायड्रॉलिक लाइन द्रुत संयुक्त द्वारे जोडल्या गेल्या आहेत.

स्टेज वापरा: हायड्रॉलिक सिस्टीम चालू असताना, हायड्रॉलिक क्विक कनेक्टर कामाचा दाब सहन करण्यास आणि सील राखण्यास सक्षम असावा. ते गळती किंवा इतर समस्यांपासून मुक्त आहेत याची खात्री करण्यासाठी द्रुत सांधे आणि कनेक्शन बिंदू नियमितपणे तपासा.

डिस्कनेक्ट फेज: हायड्रॉलिक लाइन डिस्कनेक्ट करणे आवश्यक असताना, द्रुत कनेक्टर प्रथम अनलॉक केला जातो. यामध्ये सहसा रिलीझ लीव्हर किंवा बटण खेचणे समाविष्ट असते ज्यामुळे क्विक जॉइंटचे दोन भाग लॉक वेगळे करतात. नंतर, हायड्रॉलिक लाइन डिस्कनेक्ट करण्यासाठी त्यांना हळूवारपणे अलग करा.

देखभालीचा टप्पा: हायड्रॉलिक क्विक कपलिंग्ज चांगल्या कामाच्या स्थितीत असल्याची खात्री करण्यासाठी नियमितपणे तपासा. नुकसान किंवा पोशाख होण्याची चिन्हे आढळल्यास, ते त्वरित बदलले पाहिजेत. याव्यतिरिक्त, वापरादरम्यान, द्रुत सांधे जोडण्यासाठी किंवा डिस्कनेक्ट करण्यासाठी जास्त शक्ती वापरणे टाळले पाहिजे, जेणेकरून त्यांचे नुकसान होणार नाही.

हे लक्षात घेतले पाहिजे की विविध प्रकारच्या हायड्रॉलिक क्विक कपलिंग्सनुसार विशिष्ट वापर पद्धती आणि खबरदारी बदलू शकतात. म्हणून, वास्तविक वापरामध्ये, हायड्रॉलिक द्रुत कपलिंगचा योग्य आणि सुरक्षित वापर सुनिश्चित करण्यासाठी निर्मात्याने प्रदान केलेल्या ऑपरेटिंग मॅन्युअल किंवा मार्गदर्शकाचा संदर्भ घेण्याची शिफारस केली जाते.
