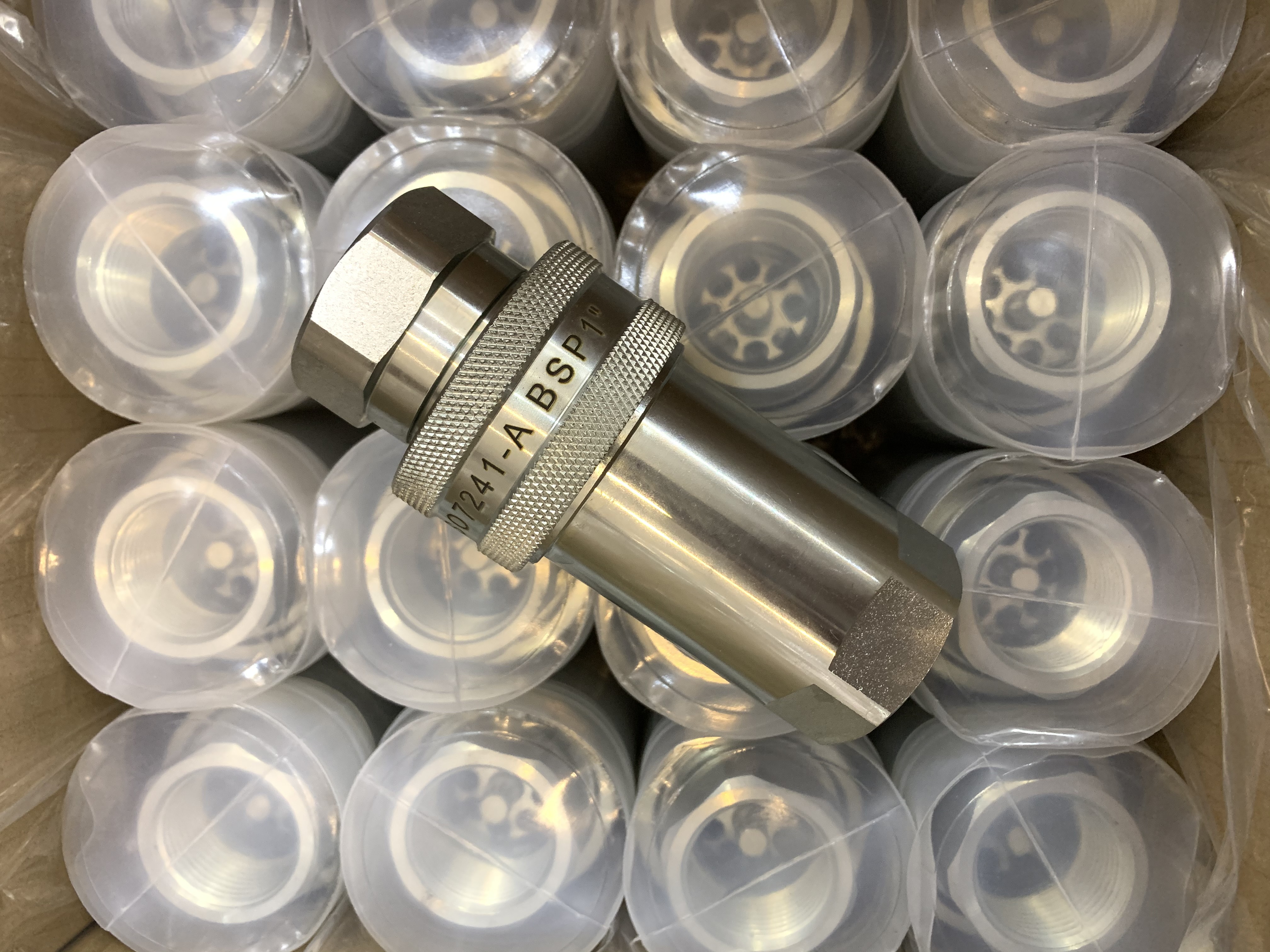

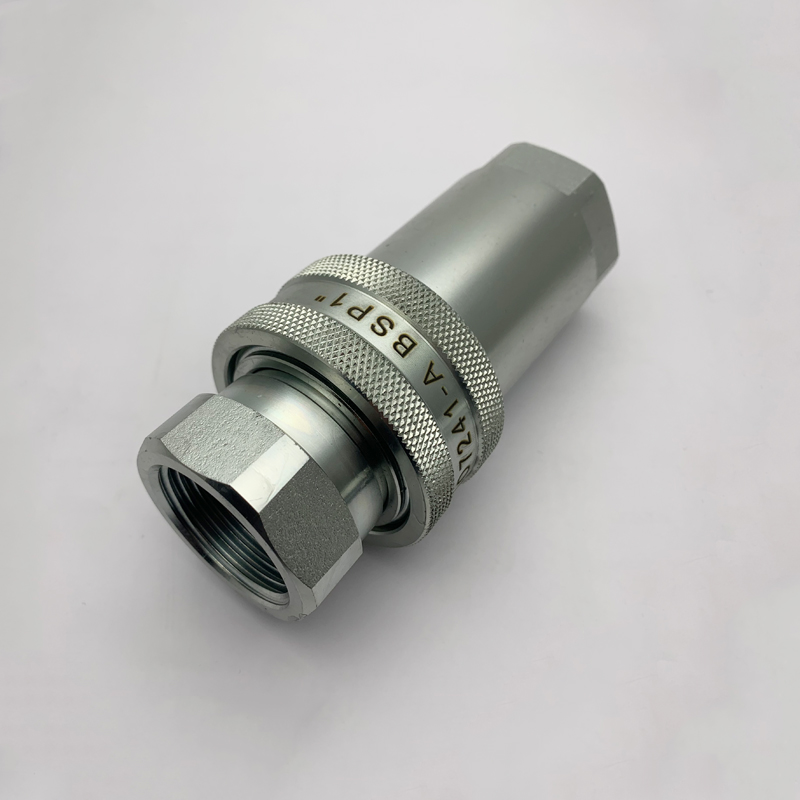

ISO7241-A S1 TIPE TUTUP HIDROLIK Gandeng Gancang (Baja)

ISO7241-A S1 TIPE TUTUP HIDROLIK Gandeng Gancang (Baja)

Ukuran Awak (Dina)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Tekanan Dipeunteun (PSI)	5000	4000	4000	3000	3000	3000	2000	2000
Aliran Dipeunteun (GPM)	3	6	12	28	50	88	220	240
Kisaran Suhu (std segel)	-20℃ nepi ka  +80 ℃
Bahan segel standar	NBR

S1 Series couplings fitur:
1.Poppet valves sadia pikeun nyegah leakage uncoupled.
2.Poppet valves muka otomatis lamun gandeng, dina dipeunteun tekanan kerja, tetep aliran expeditely.
bagian 3.Critical anu hardened pikeun durability.
mékanisme bola-Ngonci 4.Dependable nahan halves jalangan babarengan.
5.Socket jeung colokan anu precision machined ti stock bar padet.
6.S1 runtuyan conforms kana standar ISO7241-A.
7. Cocog jeung PARKER 6600 Series, leuwih gancang ANV Series, AEROQUIP 5600 Series jeung HANSEN HA 15000 Series.

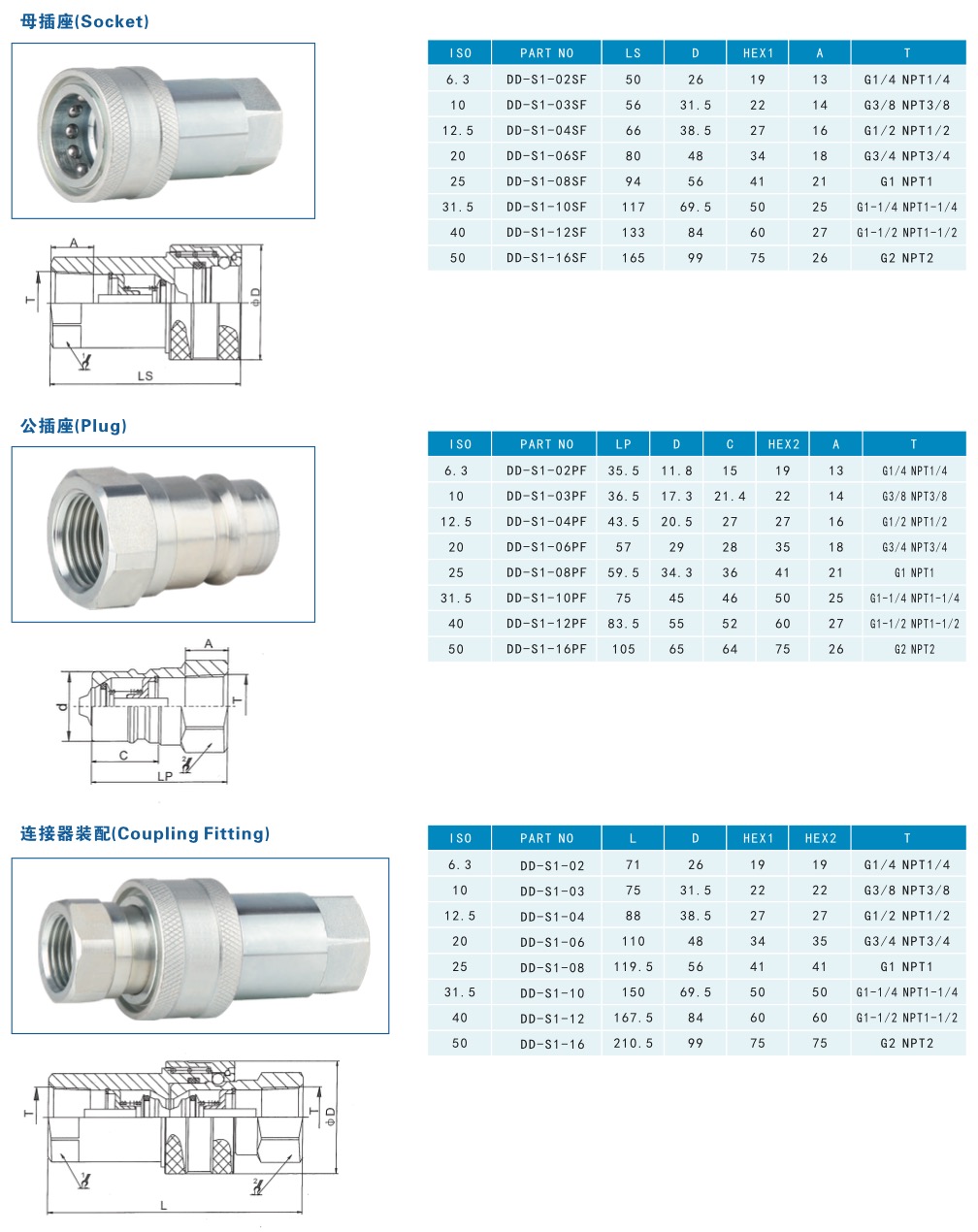

Demension:

The Hydraulic Quick Coupler mangrupikeun alat sambungan anu éfisién pikeun sistem hidrolik anu nyambungkeun atanapi megatkeun jalur hidrolik gancang sareng gampang. Ieu mangrupikeun léngkah umum pikeun ngagunakeun gandeng gancang hidrolik:

Tahap Persiapan: Pastikeun yén konektor gancang hidrolik sareng garis hidrolik anu disambungkeun beresih sareng bébas tina najis sareng kokotor. Pariksa yén surfaces sealing tina gandeng gancang sarta pipelines gembleng pikeun mastikeun kinerja sealing alus.

Tahap instalasi: Sambungkeun konektor rusuh hidrolik ka garis hidrolik. Gumantung kana desain gabungan gancang, ieu biasana ngalibatkeun aligning dua halves tina gabungan sarta nyorong aranjeunna babarengan nepi ka hiji 'klik' kadéngé atawa ngarasa yen aranjeunna geus dikonci babarengan.

Fase sambungan: Align port sahiji garis hidrolik séjén kalawan konektor gancang dipasang. Deui, nyorong dua lembar babarengan nepi ka konci. Dina titik ieu, dua garis hidrolik geus disambungkeun ngaliwatan gabungan gancang.

Tahap Pamakéan: Nalika sistem hidrolik dijalankeun, konektor gancang hidrolik kedah tiasa tahan tekanan kerja sareng ngajaga segel. Pariksa sambungan gancang sarta titik sambungan rutin pikeun mastikeun aranjeunna bébas tina bocor atawa masalah sejenna.

Fase pegatkeun sambungan: Nalika garis hidrolik kedah dipegatkeun, konektor gancang dibuka heula. Ieu biasana ngalibatkeun narik uas release atawa tombol nu ngabalukarkeun dua halves tina gabungan gancang ngabongkar konci. Lajeng, gently tarik aranjeunna eta pikeun megatkeun sambungan garis hidrolik.

Fase pangropéa: Pariksa gandeng gancang hidrolik rutin pikeun mastikeun aranjeunna dina kaayaan kerja anu saé. Upami aya tanda-tanda karusakan atanapi ngagem, aranjeunna kedah diganti gancang. Salaku tambahan, nalika dianggo, éta kedah dihindari ngagunakeun kakuatan teuing pikeun nyambungkeun atanapi megatkeun sambungan gancang, supados henteu ngarusak aranjeunna.

Ieu kudu dicatet yén métode pamakéan husus sarta precautions bisa rupa-rupa dumasar kana tipena béda gandeng gancang hidrolik. Ku alatan éta, dina pamakéan sabenerna, eta disarankeun pikeun tingal manual operasi atawa pituduh disadiakeun ku produsén pikeun mastikeun pamakéan bener tur aman tina gandeng gancang hidrolik.
