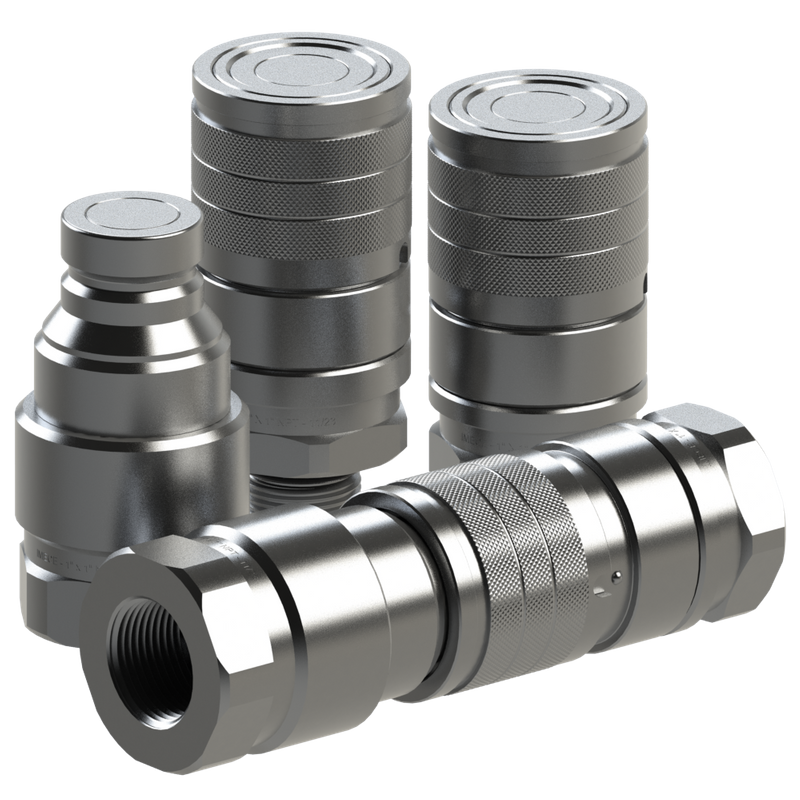

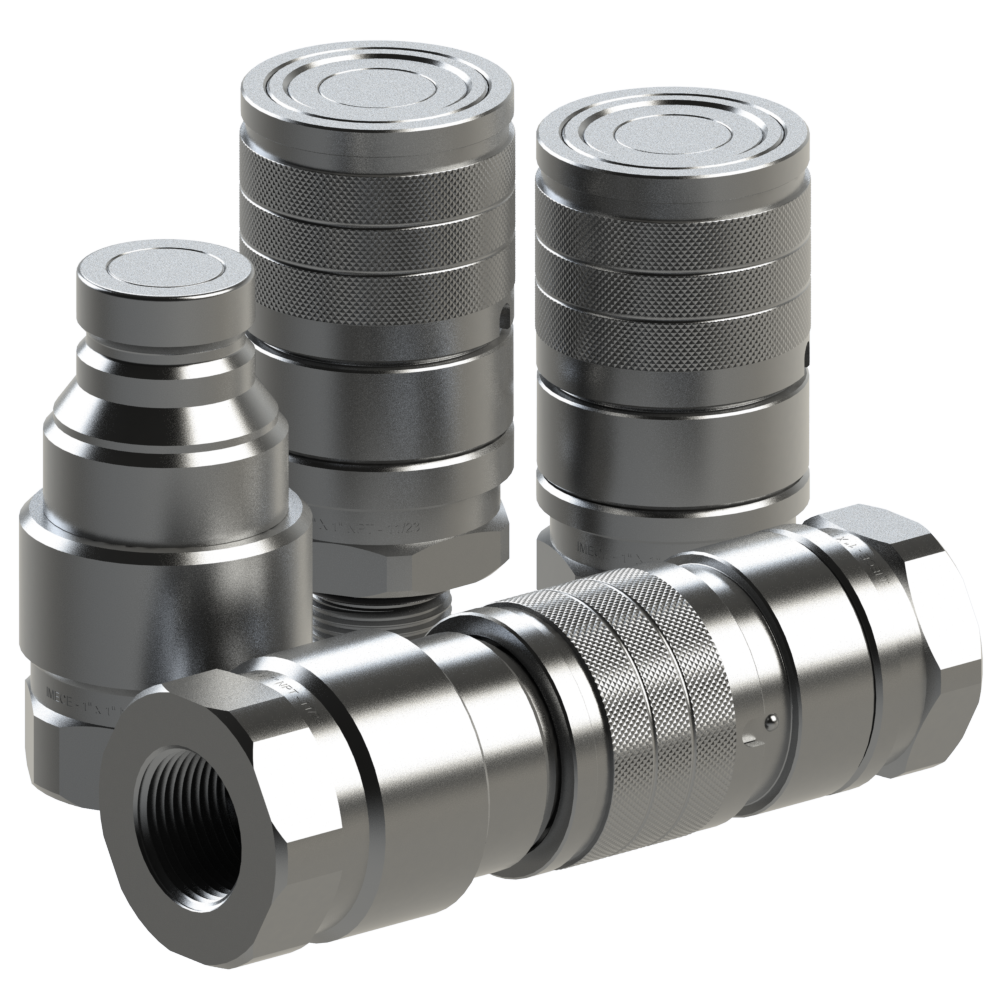

1' hydraulická rychlospojka s plochým čelem (ISO 16028) – všechny modely | 250 barů, vysoký tlak

Tato řada 1' plochých hydraulických rychlospojek odpovídá mezinárodním normám  ISO 16028  , s vysokým pracovním tlakem 250 bar a průtokem ±230 l/min, přizpůsobitelným širokému teplotnímu rozsahu od -25 °C do +100 °C. Přijímání tlakového připojení a odpojení zatažení kulového pouzdra pro snadný a efektivní provoz, všechny spojky mají vynikající povrchovou odolnost proti korozi z trojmocného zinku (NBR) těsnicí kroužky a PTFE kroužky zabraňující vytlačování zajišťují těsnost a stabilní výkon pod vysokým tlakem K dispozici v  samčích, vnitřních (1' NPT/M30x2) a kompletních (dvouzávitových)  modelech, aby splňovaly všechny potřeby připojení průmyslového hydraulického systému.

Specifikace

• Pracovní tlak : 250 bar

• Pracovní teplota : -25°C až +100°C

• Průtok : ±230 l/min

• Povrchová úprava : Trojmocné zinkování (odolné proti korozi a opotřebení)

• Materiál těsnění : NBR (Nitrilový kaučuk) - olejivzdorný, výborně těsní

• Anti-Extrusion Ring : PTFE - zabraňuje vytlačování těsnění pod vysokým tlakem

• Uzamykací systém : Leštěné ocelové kuličky (bezpečné spojení, proti uvolnění)

• Shoda : Mezinárodní norma ISO 16028

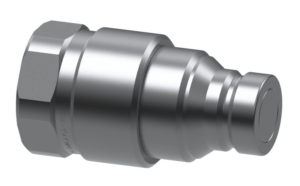

• 5173 (Muž | 1' NPT)

• celková délka 107,1 mm s vnějším závitem 1″–11,5 NPT a velikostí vnějšího klíče 55 mm; design s jedním samčím koncem pro přímé připojení k hydraulickým armaturám s vnitřním závitem, ideální pro připojení na konci pevného hydraulického vedení.
•

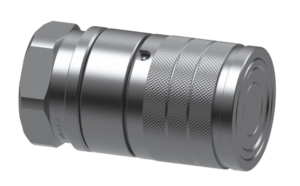

• 5174 (žena | 1' NPT)

• Kompaktní celková délka 100,2 mm s vnitřním závitem 1″–11,5 NPT a velikostí vnitřního klíče 50 mm; prostorově úsporný design, ideální pro hydraulická zařízení s omezeným instalačním prostorem a požadavky na závit 1' NPT.
•

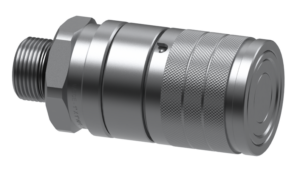

• 5179 (žena | M30x2)

• celková délka 121,2 mm s vnitřním závitem M30x2 a velikostí vnitřního klíče 50 mm; specializovaný model pro průmyslové hydraulické systémy se specifikacemi závitu M30x2, stabilním přizpůsobením a bez úniku.
•

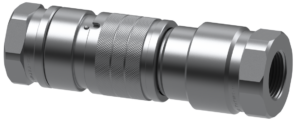

• 5175 (kompletní | 1' NPT muž a žena)

• Celková délka 185,5 mm s dvojitým vnějším/vnějším závitem 1″–11,5 NPT, velikostmi 55 mm vnějších a 50 mm vnitřních klíčů; všestranný design se dvěma závity, eliminuje potřebu dalších adaptérů, vhodný pro flexibilní hydraulické křížové spoje.
•


• Jednoduché provozní pokyny

• Připojení : Zatlačte zástrčku do vnitřní spojky pod tlakem - automatické zajištění pomocí leštěných ocelových kuliček pro rychlé připojení.

• Odpojení : Nejprve vyrovnejte pouzdro s koulí, poté zatáhněte objímku, abyste uvolnili zámek - bezpečné a snadné odpojení bez uvolnění tlaku.

• Prémiové materiálové výhody

• Trivalentní zinkování : Povrchová vrstva s vysokou hustotou, silná odolnost proti korozi a průmyslovému opotřebení, prodlužuje životnost produktu o 50 %+.

  Těsnění NBR : Vynikající odolnost proti olejům, rozpouštědlům a stárnutí, přizpůsobí se všem běžným hydraulickým médiím (hydraulický olej, minerální olej atd.).

  PTFE Anti-Extrusion Ring : Vysoká teplotní a tlaková odolnost, zabraňuje deformaci/vytlačování těsnicího kroužku, zajišťuje dlouhodobou stabilitu těsnění.

  Leštěné ocelové kuličky : Vysoká tvrdost a hladký povrch, přesné zamykání, žádné zadření během provozu.

• Široké aplikační scénáře

• Vhodné pro   průmyslové hydraulické systémy, stavební stroje, zemědělská zařízení, hydraulické pohonné jednotky, důlní stroje a potrubí pro přenos průmyslových kapalin ; ideální pro rychlé připojení/odpojení hydraulických vedení ve vysokotlakých pracovních podmínkách s vysokým průtokem.
