00710 PTFE objímka hadice — Klíčová slova a abstrakta

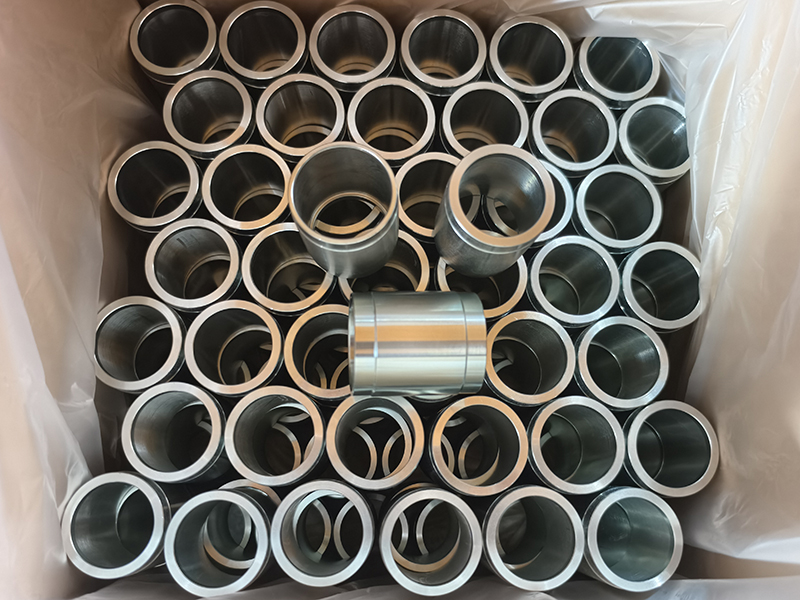

Kovová objímka, která během krimpování zafixuje tvarovku na hadici z PTFE (teflonu). Sedm velikostí. Standardní uhlíková ocel, pozinkovaná. Vhodné pro hadice SAE 100R14 a běžné krimpovací stroje.

Co je PTFE objímka hadice?

Objímka je krátká kovová objímka, která sedí mezi oplet hadice z PTFE .  Koncovka a Když sestavu protáhnete krimpovacím strojem, objímka stlačí obě vrstvy kolem těla tvarovky. Výsledkem je spoj, který těsní pod tlakem a odolává vytažení.

Hadice z PTFE (polytetrafluorethylenu) – také nazývaná teflonová hadice – zvládá vysoké teploty, agresivní chemikálie a přísné požadavky na čistotu. Ale PTFE je hladký materiál s nízkým třením. Bez objímky, která drží oplet a konec tvarovky pohromadě, hadice pod zatížením sklouzává.

Řada  00710  pokrývá sedm standardních velikostí DASH od -06 (DN10) do -32 (DN50). Každá velikost odpovídá odpovídající hydraulická hadicová armatura  a PTFE hadice OD, takže si vyberete stejné číslo DASH pro všechny tři díly.

Specifikace řady 00710

Tabulka plné velikosti (DN10 – DN50)

Tip pro výběr:  Nejprve si ověřte velikost DASH hadice. Objímka DASH se musí shodovat s hadicí DASH a armaturou DASH. Všechny tři díly používají stejné číslování -06, -08, -12 … -32.

Materiál a povrchová úprava

• Základní materiál:  Uhlíková ocel tažená za studena (ekvivalent SAE 1010 / 1020). Dobrá pevnost v tahu a tažnost pro krimpování.

• Standardní povrchová úprava:  Zinkování (čiré nebo žluté). Chrání před rzí ve vlhkém a mastném prostředí.

• Volitelné povrchové úpravy:  niklování, nerezová ocel 304 / 316 , nebo hladká (bez pokovení) pro speciální aplikace.

Nerezové verze jsou vhodné pro chemické přepravní linky, potravinářské systémy a námořní instalace, kde je problémem solná mlha.

Jak vybrat správnou objímku

1. Zkontrolujte velikost hadice.  Přečtěte si číslo DASH vytištěné na hadici nebo uvedené v katalogu hadic. Příklad: SAE 100R14-12 znamená DASH -12 (DN20).

2. Vyberte odpovídající objímku.  Stejné číslo DASH. Pro hadici -12 objednejte  00710-12.

3. Slaďte kování.  Přiléhající ocas musí být také DASH -12. Všechny tři – hadice, objímka, armatura – sdílejí jedno číslo DASH.

4. Vyberte povrchovou úpravu.  Zinkování pro obecné hydraulické práce. Nerez nebo nikl pro korozivní nebo čisté prostředí.

5. Nastavte si krimpovací stroj.  Nainstalujte sadu matrice pro vnější průměr objímky ve vaší velikosti DASH. Vidět náš průvodce krimpováním  pro nastavení matrice podle velikosti.

Klíčové vlastnosti

Přesná shoda velikosti

Každé číslo DASH se mapuje na jedno DN a délku. Žádné dohady. Hadice, objímka a armatura sdílejí stejnou DASH – vyberete jedno číslo pro všechny tři.

Jádro z uhlíkové oceli

Tyč tažená za studena poskytuje přesné tolerance pro ID, vnější průměr a soustřednost. Tloušťka stěny objímky je konzistentní, takže krimpovací síla se rovnoměrně rozkládá kolem hadice.

Možnosti zinku / niklu / SS

Standardní zinkování pro olejové a vlhké podmínky. Nikl nebo nerez pro chemický, potravinářský a námořní průmysl. Pokud pokovování zasahuje do vašeho procesu, požadujte hladký povrch.

7 velikostí, jedna série

DN10 až DN50 pokrývá většinu průmyslových PTFE hadicových sestav. Skladujte všech sedm velikostí DASH a můžete si postavit jakoukoli standardní řadu PTFE na dílně.

Standardní krimpovací stroj Fit

Finn-Power, UNIFLEX a běžné čínské krimpovací stroje pracují s objímkami 00710. Použijte standardní sadu matric pro každou velikost DASH – žádné vlastní nástroje.

Kompletní kontrola a sledovatelnost

Každá šarže je dodávána s protokolem o rozměrech a certifikátem mlýna. Volitelný solný sprej, tvrdost a dokumenty ROHS/REACH jsou k dispozici pro exportní objednávky.

Aplikace

Hydraulické systémy

Mobilní zařízení, vstřikovací stroje, lodní hydraulické stanice a systémy rozteče větrných turbín, to vše provozuje PTFE linky pro vysokoteplotní hydraulické kapaliny. Ferule 00710 zamyká hydraulické hadice  na tato vedení pod pracovním tlakem až do jmenovitého limitu hadice.

Chemický přenos

Kyseliny, zásady a organická rozpouštědla napadají pryžovou hadici zevnitř. PTFE odolává téměř všem průmyslovým chemikáliím. Nerezové nebo poniklované objímky 00710 drží sestavu pohromadě v korozivním potrubí zařízení.

Potraviny a farmacie

PTFE hadice splňuje pravidla FDA a EU pro styk s potravinami. Nerezové objímky 316 poskytují čistý, nekontaminující krimpovací spoj pro linky CIP (clean-in-place), plnicí stroje a skluzy pro biotechnologické procesy.

Automobilový průmysl a železnice

Brzdová potrubí, rekuperace palivových par a obvody posilovače řízení ve vozidlech a železničních vozech často používají PTFE hadice pro teplotní rozsah a chemickou odolnost. Ferule 00710 funguje napříč těmito subsystémy.

Proč si vybrat Ruihua Hardware

• 10+ let v hydraulických armaturách.  Každý den vyrábíme objímky, tvarovky a adaptéry. 00710 je jedna z našich standardních PTFE objímek – není to katalogová fotografie, za kterou není žádný sklad.

• Rozměrová kontrola každé šarže.  ID, vnější průměr a délka L zkontrolovány před zabalením. Zpráva o zkoušce mlýna v ceně.

• OEM a vlastní objednávky přijaty.  Různé délky, speciální povrchové úpravy, balení pod privátní značkou – sestavíme to podle vašeho výkresu.

• Papírování pro export připraveno.  ROHS, REACH, osvědčení o původu a celní balicí listy připravené na vyžádání.

• Krátké dodací lhůty.  Standardní pozinkované velikosti expedujeme za 7–15 dní. Vlastní dokončení za 20–30 dní.

Často kladené otázky

Co je PTFE hadicová objímka?

PTFE hadicová objímka je kovová manžeta, která se před krimpováním nasune přes PTFE (teflonovou) hadici. Během procesu krimpování stlačuje objímka konec hadice a opletení proti tělu tvarovky, čímž se vytvoří utěsněný spoj, který drží pod tlakem a odolává vytažení.  Ruihua Hardware  pro tento účel vyrábí řadu 00710 v sedmi velikostech od DN10 do DN50.

Které PTFE hadice fungují s objímkou ​​řady 00710?

Objímky 00710 jsou vhodné pro PTFE hadice SAE 100R14 typu A a B a ekvivalentní konstrukce. Přizpůsobte velikost objímky DASH vaší hadici Velikost DASH: 00710-06 pro hadici -6 (DN10), 00710-08 pro hadici -8 (DN12), až 00710-32 pro hadici -32 (DN50).

Z jakého materiálu jsou objímky 00710 vyrobeny?

Standardní ferule 00710 jsou za studena tažené uhlíkové oceli s pozinkováním pro odolnost proti korozi. Verze z nerezové oceli 304 a 316 jsou k dispozici pro chemické nebo potravinářské linky.  Ruihua Hardware  může na požádání dodat také poniklované nebo hladké povrchy.

Mohu krimpovat objímky 00710 standardním krimpovacím strojem?

Ano. Objímky 00710 fungují s Finn-Power, UNIFLEX a standardními čínskými krimpovacími stroji. Použijte sadu matric, která odpovídá vnějšímu průměru objímky pro vaši velikost DASH. Není potřeba žádné speciální nářadí.

Poskytujete materiálové certifikáty a exportní dokumenty?

Každá šarže je dodávána s protokolem o rozměrové kontrole a materiálovým certifikátem (protokol o zkoušce mlýna).  Ruihua Hardware  může také poskytnout prohlášení o shodě ROHS a REACH a osvědčení o původu pro exportní objednávky. Další zkušební protokoly (solná mlha, tvrdost) jsou k dispozici na vyžádání.

Jaké je minimální množství objednávky a dodací lhůta?

MOQ je 500 kusů na velikost pro standardní pozinkované objímky. Dodací lhůta je 7–15 pracovních dní pro skladové položky a 20–30 dní pro zakázkové povrchové úpravy nebo nerezové verze. Pro nové zákazníky lze zajistit vzorové objednávky 50–100 kusů.

Získejte cenovou nabídku na 00710 PTFE objímky hadic

Pošlete nám svůj seznam velikostí a množství. Odpovíme s cenou, dodací lhůtou a náklady na dopravu do 24 hodin. Noví zákazníci — k dispozici jsou vzorové objednávky 50–100 kusů.
