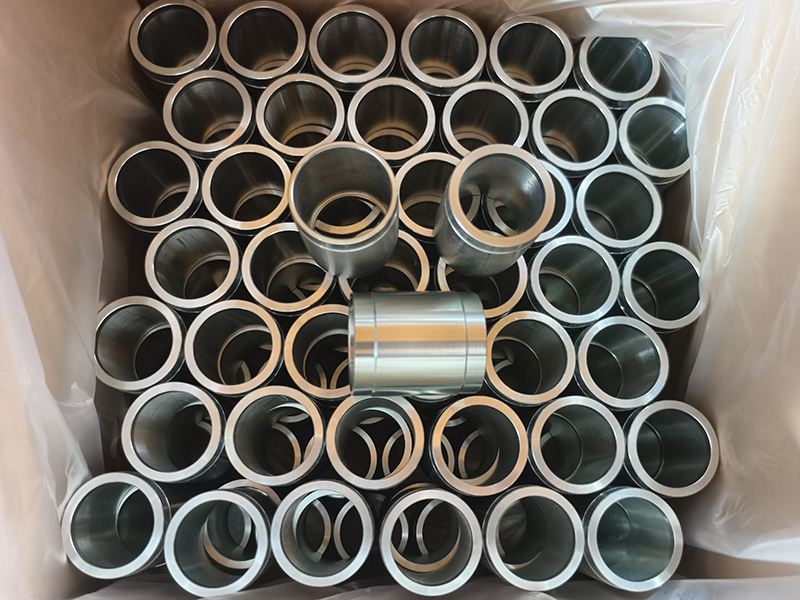

Una funda de metal que bloquea el conector en una manguera de PTFE (teflón) durante el engarce. Siete tamaños. Acero al carbono estándar, cincado. Se adapta a mangueras SAE 100R14 y máquinas prensadoras comunes.
Una férula es una funda metálica corta que se encuentra entre el Cola de conexión de manguera de PTFE y trenza de manguera. Cuando pasa el conjunto a través de una máquina engarzadora, la férula comprime ambas capas alrededor del cuerpo del conector. El resultado es una junta que sella bajo presión y resiste la extracción.
La manguera de PTFE (politetrafluoroetileno), también llamada manguera de teflón, soporta altas temperaturas, productos químicos agresivos y estrictos requisitos de limpieza. Pero el PTFE es un material liso y de baja fricción. Sin una férula que sujete la trenza y el extremo del conector, la manguera se desliza bajo carga.
La serie 00710 cubre siete tamaños DASH estándar desde -06 (DN10) a -32 (DN50). Cada talla coincide con la correspondiente. conector de manguera hidráulica y diámetro exterior de manguera de PTFE, por lo que elige el mismo número DASH para las tres partes.
Número de pieza |
Manguera DN |
ESTRELLARSE |
Longitud L (mm) |
Estándar de manguera |
|---|---|---|---|---|
00710-06 |
10 |
-06 |
28.6 |
SAE 100R14 |
00710-08 |
12 |
-08 |
30.0 |
SAE 100R14 |
00710-12 |
20 |
-12 |
38.0 |
SAE 100R14 |
00710-16 |
25 |
-16 |
45.9 |
SAE 100R14 |
00710-20 |
32 |
-20 |
54.0 |
SAE 100R14 |
00710-24 |
40 |
-24 |
57.0 |
SAE 100R14 |
00710-32 |
50 |
-32 |
69.8 |
SAE 100R14 |
Consejo de selección: primero confirme el tamaño de su manguera DASH. La virola DASH debe coincidir con la manguera DASH y el racor DASH. Las tres partes utilizan la misma numeración -06, -08, -12… -32.
Material base: Acero al carbono estirado en frío (equivalente a SAE 1010 / 1020). Buena resistencia a la tracción y ductilidad para engarzar.
Acabado estándar: Galvanizado (transparente o amarillo). Protege contra la oxidación en ambientes húmedos y aceitosos.
Acabados opcionales: Niquelado, acero inoxidable 304/316 , o simple (sin enchapado) para aplicaciones especiales.
Las versiones de acero inoxidable se adaptan a líneas de transferencia de productos químicos, sistemas de calidad alimentaria e instalaciones marinas donde la niebla salina es un problema.
Verifique el tamaño de su manguera. Lea el número DASH impreso en la manguera o que figura en el catálogo de mangueras. Ejemplo: SAE 100R14-12 significa DASH -12 (DN20).
Elija la férula correspondiente. Mismo número DASH. Para manguera -12, ordene 00710-12.
Haga coincidir el ajuste. La cola de ajuste también debe ser DASH -12. Los tres (manguera, férula y conector) comparten un número DASH.
Elige el acabado. Galvanizado para trabajos hidráulicos en general. Inoxidable o níquel para ambientes corrosivos o limpios.
Configure su máquina de engarce. Instale el juego de troqueles para el diámetro exterior del casquillo en su tamaño DASH. Ver nuestra guía de engarzado para ajustes de matrices por tamaño.
Cada número DASH se asigna a un único DN y longitud. Sin conjeturas. La manguera, el casquillo y el conector comparten el mismo DASH: usted elige un número para los tres.
La barra estirada en frío ofrece tolerancias estrictas en ID, OD y concentricidad. El espesor de la pared del casquillo es constante, por lo que la fuerza de engarzado se distribuye uniformemente alrededor de la manguera.
Galvanizado estándar para condiciones de aceite y humedad. Níquel o inoxidable para productos químicos, alimentarios y marinos. Solicite un acabado liso si el revestimiento interfiere con su proceso.
De DN10 a DN50 cubre la mayor parte de los conjuntos de mangueras industriales de PTFE. Tenga en existencia los siete tamaños de DASH y podrá construir cualquier línea de PTFE estándar en el taller.
Finn-Power, UNIFLEX y las máquinas de engarzado chinas comunes funcionan con casquillos 00710. Utilice el juego de troqueles estándar para cada tamaño de DASH, sin herramientas personalizadas.
Cada lote se envía con informe dimensional y certificado de fábrica. Documentos opcionales de niebla salina, dureza y ROHS/REACH disponibles para pedidos de exportación.
Los equipos móviles, las máquinas de moldeo por inyección, las estaciones hidráulicas de barcos y los sistemas de paso de turbinas eólicas utilizan líneas de PTFE para fluido hidráulico de alta temperatura. El casquillo 00710 bloquea el Conecte la manguera hidráulica a estas líneas bajo presión de trabajo hasta el límite nominal de la manguera.
Los ácidos, álcalis y disolventes orgánicos atacan las mangueras de goma desde el interior. El PTFE resiste casi todos los productos químicos industriales. Los casquillos 00710 inoxidables o niquelados mantienen unido el conjunto en tuberías de plantas corrosivas.
La manguera de PTFE cumple con las normas de contacto con alimentos de la FDA y la UE. Los casquillos de acero inoxidable 316 brindan una unión engarzada limpia y no contaminante para líneas CIP (limpieza in situ), máquinas llenadoras y patines de procesos biotecnológicos.
Las líneas de freno, la recuperación de vapor de combustible y los circuitos de dirección asistida en vehículos y vagones a menudo utilizan mangueras de PTFE para rangos de temperatura y resistencia química. El casquillo 00710 funciona en estos subsistemas.
Más de 10 años en accesorios hidráulicos. Fabricamos casquillos, accesorios y adaptadores todos los días. El 00710 es una de nuestras líneas de casquillos de PTFE estándar, no una fotografía de catálogo sin existencias detrás.
Inspección dimensional en cada lote. ID, OD y longitud L verificados antes del embalaje. Informe de prueba del molino incluido.
Se aceptan pedidos OEM y personalizados. Diferentes longitudes, acabados especiales, embalajes de marca propia: lo construimos según sus planos.
Trámites de exportación listos. ROHS, REACH, Certificado de origen y listas de embalaje aduanero preparadas a pedido.
Plazos de entrega cortos. Los tamaños estándar galvanizados se envían en 7 a 15 días. Acabados personalizados en 20-30 días.
Un casquillo de manguera de PTFE es una funda de metal que se desliza sobre una manguera de PTFE (teflón) antes de engarzarla. Durante el proceso de engarzado, la férula comprime la cola de la manguera y la trenza contra el cuerpo del conector, creando una junta sellada que se mantiene bajo presión y resiste la extracción. Ruihua Hardware produce la serie 00710 en siete tamaños desde DN10 hasta DN50 para este propósito.
Los casquillos 00710 se adaptan a mangueras de PTFE SAE 100R14 tipo A y B y construcciones equivalentes. Haga coincidir el tamaño DASH del casquillo con el tamaño DASH de su manguera: 00710-06 para manguera -6 (DN10), 00710-08 para manguera -8 (DN12), hasta 00710-32 para manguera -32 (DN50).
Los casquillos estándar 00710 son de acero al carbono estirado en frío con revestimiento de zinc para resistencia a la corrosión. Las versiones de acero inoxidable 304 y 316 están disponibles para líneas de grado químico o alimentario. Ruihua Hardware también puede suministrar acabados lisos o niquelados a pedido.
Sí. Los casquillos 00710 funcionan con Finn-Power, UNIFLEX y máquinas de engarzado chinas estándar. Utilice el juego de troqueles que coincida con el diámetro exterior del casquillo para su tamaño DASH. No se necesitan herramientas especiales.
Cada lote se envía con un informe de inspección dimensional y un certificado de material (informe de prueba en fábrica). Ruihua Hardware también puede proporcionar declaraciones de cumplimiento de ROHS y REACH y un certificado de origen para pedidos de exportación. Informes de pruebas adicionales (rocío de sal, dureza) están disponibles bajo petición.
La cantidad mínima de pedido es de 500 piezas por tamaño para casquillos galvanizados estándar. El plazo de entrega es de 7 a 15 días hábiles para artículos en stock y de 20 a 30 días para tratamientos de superficie personalizados o versiones de acero inoxidable. Se pueden organizar pedidos de muestra de 50 a 100 piezas para nuevos clientes.
Envíanos tu lista de tallas y cantidad. Respondemos con el precio, el plazo de entrega y el costo de envío dentro de las 24 horas. Nuevos clientes: hay pedidos de muestra disponibles de 50 a 100 piezas.
