在液壓和氣動系統領域，軟管組件的強度取決於其最薄弱點——壓接連接。完美的壓接確保最佳性能和安全性；有缺陷的東西是一種等待失敗的責任。
我們將兩個橫截面捲曲放在顯微鏡下。差異是顯而易見的，這些教訓對於任何從事製造、維護或車隊運營的人來說都是至關重要的。
判決一覽

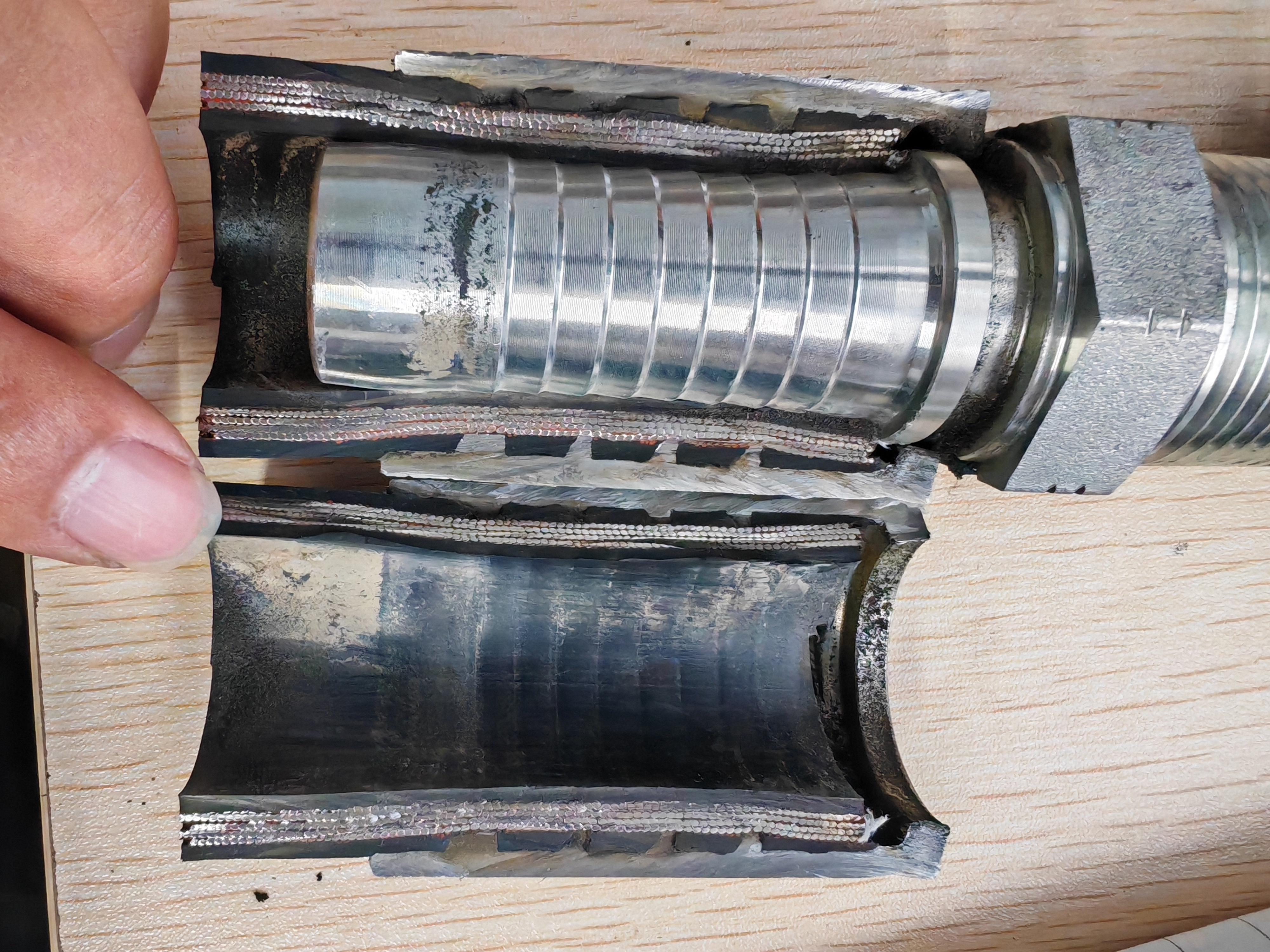

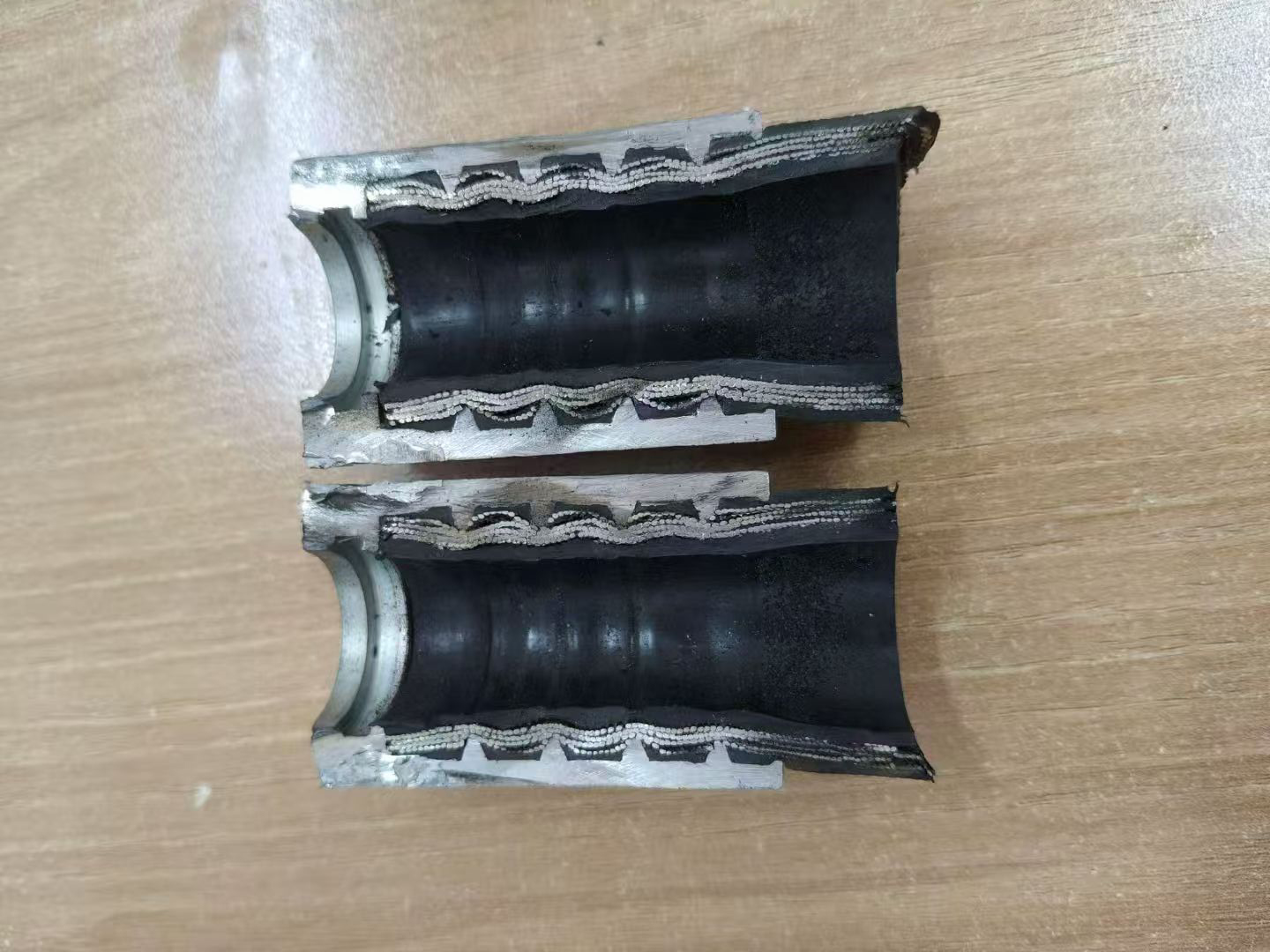

我們的分析表明， 圖 1 代表了教科書上的高質量壓接，而 圖 2 則包含明顯的、不可接受的缺陷。
讓我們來具體分析一下原因。
| 具有 | 黃金標準（圖 1） | 有缺陷的壓接（圖 2） | 為什麼它很重要 |
|---|---|---|---|
| 壓接均勻性 | 出色的。波紋均勻、對稱、嵌入完美。 | 非統一。第一個凹槽未完全填充，形成間隙。 | 均勻性確保應力分佈平衡。此類缺陷會產生薄弱點，可能導致接頭在壓力下拔出。 |
| 材料填充 | 最佳的。橡膠軟管完全緊湊地填充套管下方的所有空間。 | 不足的。環形凹槽中可見空隙，表明壓縮不良。 | 填充不完全是導緻密封失效的直接途徑，從而導致洩漏和系統完整性受損。 |
| 視覺完整性 | 整潔且受控。乾淨的邊緣和標準的波形表明精度。 | 粗糙且馬虎。不規則的軟管端口和可見的密封劑溢出表明操作不當。 | 乾淨的外觀是受控、標準化流程的直接反映。粗心大意往往隱藏著更深層次的問題。 |
底線： 圖 2 中未填充的凹槽並不是一個小外觀問題，而是一個嚴重缺陷，會大大降低連接的保持力和密封能力。
獲得圖 1 的完美結果並不是運氣，而是運氣。這是一門科學。以下是實現卓越壓接的四個不可協商的步驟。
壓接機的模具必須與接頭的外徑專門匹配。使用錯誤的模具會導致壓接不均勻，甚至導致軟管損壞。此外，壓力必須經過精確校準。力太小會產生薄弱的、未填充的捲曲（如圖 2 所示），而力太大則會壓碎軟管的增強層，從內到外破壞其強度。
這是一個簡單但重要的步驟：在壓接週期開始之前，確保軟管完全靠在接頭的肩部上。壓接部分插入的軟管會產生連接，一旦出現壓力跡象，該連接注定會失敗。
壓接是最後一幕，但準備工作奠定了基礎。
方形切割： 必須乾淨、垂直地切割軟管。圖 2 中的參差不齊的邊緣是不良切割操作的明顯跡象，會損害初始密封。
無可挑剔的清潔度： 軟管內徑或接頭上的任何污垢、油或碎片都會干擾密封劑並妨礙金屬與橡膠的完美粘合。
質量控制是關鍵： 切勿跳過壓接後測量。使用卡尺根據製造商的規格檢查最終壓接直徑。這是防止裝配錯誤的最後一道防線。
這是一個連接，而不是旋轉： 壓接接頭設計用於承受巨大的壓力，而不是用作樞軸點。安裝期間切勿扭轉或旋轉接頭處的軟管組件，因為這可能會鬆開壓接並損壞軟管。
最後要點： 在高壓應用中，沒有“足夠好”的餘地。完美的壓接應反映圖 1：均勻、完整且對稱。通過了解這些原則並遵守嚴格的流程，您可以確保您建立的每一個連接都是安全、可靠且持久的。
