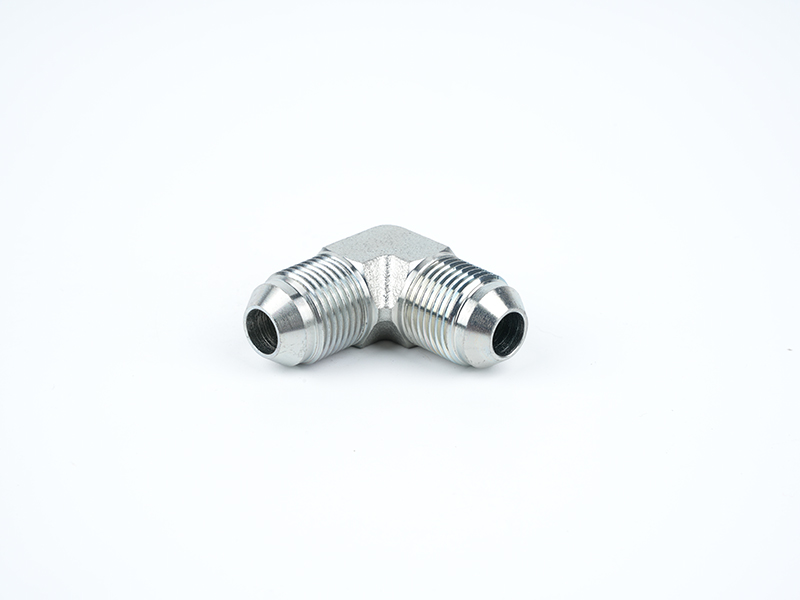

1J9는 두 포트 모두에 JIC 수형 37° 플레어 엔드가 있는 90도 엘보 유압 어댑터입니다. 이는 직선 작동이 불가능한 밸브 블록, 펌프 또는 동력 장치 주변의 유압 라인을 라우팅하는 데 사용되는 가장 일반적인 어댑터 중 하나입니다. 이 가이드에서는 1J9 시리즈의 나사산 표준, 사용 가능한 크기, 압력 등급, 일반적인 부품 번호 형식 및 일반적인 응용 분야에 대해 설명합니다.
1J9는 두 개의 JIC 수 37° 플레어 튜브 끝을 90도 각도로 결합하는 단조 엘보우 어댑터입니다. 두 포트 모두 수형이므로 1J9는 두 개의 암형 JIC 피팅 또는 튜브 끝 사이에 사용됩니다. 제품명의 74°는 37° 플레어 튜브 니플과 짝을 이루도록 가공된 씰링 시트(플레어 표면)의 끼인 각도를 나타냅니다.
1J9는 SAE J514 및 ISO 8434-2 형상을 따르며 Parker, Gates, Eaton 및 Aeroquip과 같은 주요 국제 브랜드와 치수 교환이 가능합니다. 모든 어댑터는 Yuyao 공장에서 포장하기 전에 압력 테스트를 거칩니다.
높은 파열 강도를 위한 단조 C45 / AISI 1045 탄소강 본체.
크롬산염 씰이 포함된 3가 아연 도금 - 96시간 중성 염수 분무를 통과합니다(ASTM B117).
누출 없는 JIC 연결을 위해 양쪽 끝이 정밀 가공된 37° 플레어 밀봉 표면입니다.
SAE J514 / ISO 8434-2에 따른 UNF 병렬 스레드.
배송 전에 100% 압력 테스트를 거쳤습니다.
해양 및 화학 서비스용으로 요청 시 스테인리스강 316 옵션을 사용할 수 있습니다.
부품 번호 |
JIC 나사(양단) |
튜브 외경 |
작동 압력(PSI) |
재료 |
|---|---|---|---|---|
1J9-04-04 |
7/16-20 UNF |
1/4' |
5000 |
탄소강, 아연 도금 |
1J9-06-06 |
9/16-18 UNF |
3/8' |
5000 |
탄소강, 아연 도금 |
1J9-08-08 |
3/4-16 UNF |
1/2' |
4500 |
탄소강, 아연 도금 |
1J9-10-10 |
7/8-14 UNF |
5/8' |
4500 |
탄소강, 아연 도금 |
1J9-12-12 |
1-1/16-12 UNF |
3/4' |
4000 |
탄소강, 아연 도금 |
1J9-16-16 |
1-5/16-12 UNF |
1' |
3500 |
탄소강, 아연 도금 |
1J9-20-20 |
1-5/8-12 UNF |
1-1/4' |
2500 |
탄소강, 아연 도금 |
작동 온도 범위: 표준 NBR 씰 사용 시 -30°C ~ +120°C. FKM(Viton) 씰은 고온 또는 합성 유체 서비스에 사용할 수 있습니다.
1J9-08-08 형식은 다음과 같습니다.
1J9 — 신체 스타일: 90° 팔꿈치, JIC 남성/JIC 남성.
-08 (첫 번째) — 포트 1의 대시 크기(3/4-16 UNF, 1/2' 튜브).
-08 (두 번째) — 포트 2의 대시 크기(3/4-16 UNF, 1/2' 튜브).
축소 엘보의 경우 더 큰 대시 크기가 먼저 옵니다(예: 1J9-12-08). 동등 및 축소 구성은 대시 04부터 대시 20까지 재고가 있습니다.
1J9는 추가 커플링을 추가하지 않고 유압 라인이 90도 회전해야 하는 모든 곳에 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.
이동식 장비의 밸브 매니폴드 주변에 압력 라인을 라우팅합니다.
펌프 배출 포트를 전원 장치의 호스 어셈블리에 연결합니다.
굴착기, 로더 및 텔레핸들러에 리턴 라인 루프를 구축합니다.
공장 자동화 및 사출 성형 기계의 소형 유압 패널.
공간이 제한된 농업용 트랙터 및 수확기.
어댑터 |
종료 |
일반적인 사용 |
|---|---|---|
1J9(이 기사) |
JIC 수놈 / JIC 수놈 90° |
JIC-JIC 엘보우, 동일한 크기 또는 축소 |
JIC 수형/코드 61 플랜지 90° |
JIC 튜브 끝에서 펌프의 플랜지 헤드까지 |
|
1JFL9 |
JIC 수형 / Code 61 라이트 플랜지 90° |
라이트 시리즈(3000 PSI) 플랜지 헤드 |
9E |
미터법 평면 플러그 |
사용하지 않는 미터법 암 포트 연결 |
1J9는 양쪽 끝에서 SAE J514 및 ISO 8434-2에 따라 가공된 JIC(Joint Industry Council) 37° 플레어 연결을 사용합니다. 스레드는 UNF(Unified National Fine) 평행입니다. 제품명의 74°는 플레어 자체가 아닌 플레어의 시트 각도를 나타냅니다. 플레어는 37°입니다.
작동 압력은 크기에 따라 다릅니다. SAE J514의 표준 JIC 37° 플레어 압력 등급은 1/4인치에서 약 5000PSI, 1/2인치에서 4500PSI, 1-1/4인치에서 2500PSI입니다. Ruihua 하드웨어는 포장하기 전에 1J9 어댑터마다 압력 테스트를 거칩니다.
예. JIC 37° 플레어 피팅은 플레어 밀봉 표면이 손상되지 않고 부식되지 않은 경우 분해하여 재사용할 수 있습니다. 씰링 콘에 흠집, 흠집 또는 0.005인치 이상의 타원형이 나타나는 경우 항상 결합 절반을 교체하십시오.
예. 1J9는 Parker 90° 엘보 JIC 수 유니온, Gates GM-90 및 Aeroquip 2020-90 시리즈와 동일한 본체 형상, 나사산 및 시트 치수를 따릅니다. Ruihua 하드웨어는 1J9를 이러한 브랜드의 직접적인 차원 교차로 제조합니다.
1J9 본체는 C45 / AISI 1045 중간 탄소강으로 가공됩니다. 표준 마감은 ASTM B117에 따라 96시간의 중성 염수 분무 테스트를 통과한 크롬산염 씰이 포함된 3가 아연 도금입니다. 스테인레스 스틸 316은 해양 및 화학 서비스용으로 요청 시 제공됩니다.
2J 직선 JIC 수/JIC 암 어댑터 - 인라인 JIC-JIC 전환용입니다.
1JFS9 90° JIC 수 - 코드 61 플랜지 어댑터 — JIC-플랜지 펌프 연결용.
유압 피팅 유형 설명 - JIC, ORFS, NPT, BSP 및 미터법 스레드에 대한 배경 정보.
대시 크기, 수량 및 목적지 항구를 알려주시면 영업팀이 영업일 기준 1일 이내에 FOB 닝보 견적으로 회신해 드립니다. 요청 시 스테인레스 스틸 316 및 OEM 마킹이 가능합니다.
