Cyflwyniad i Leinin a Chnau ar gyfer Ffitiadau Ferrule Arddull Americanaidd (Safon Eaton NB200 a NB300)

1. Diffiniad Sylfaenol a Swyddogaeth

Mae Eaton Standard NB200 / NB300 yn gydrannau craidd o ffitiadau tiwb hydrolig American JIC 37 ° Triple-Lok, gyda rhaniad clir o lafur i sicrhau selio a chysylltiad sefydlog:

• NB200: Cnau  — Pen hecsagonol gydag edau mewnol, a ddefnyddir yn bennaf ar gyfer tynhau a gosod pwysau i sicrhau cydosod y ffitiadau.

• NB300: Llawes / Ffurwl Blaen  — Ffurwl siâp cylch gydag ymyl torri miniog; pan gaiff ei dynhau, mae'n brathu i wal y tiwb i sicrhau selio a gafael yn ddibynadwy.

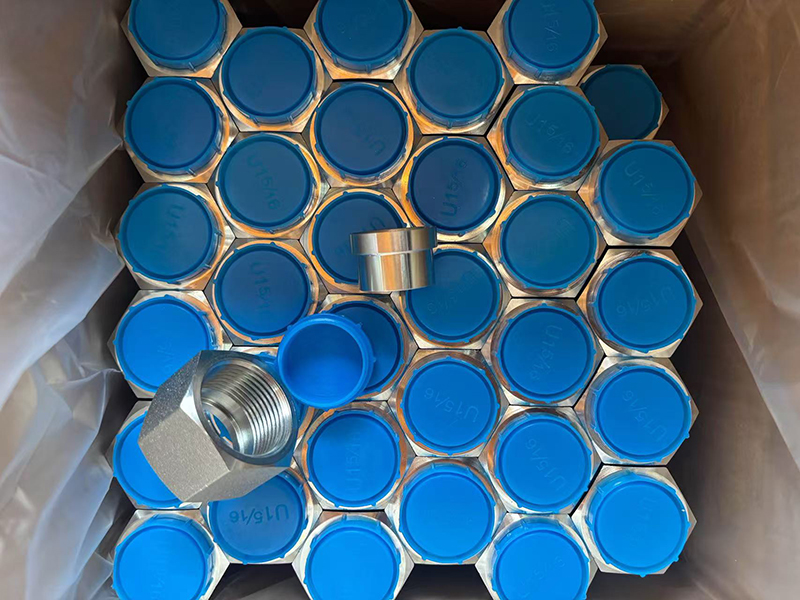

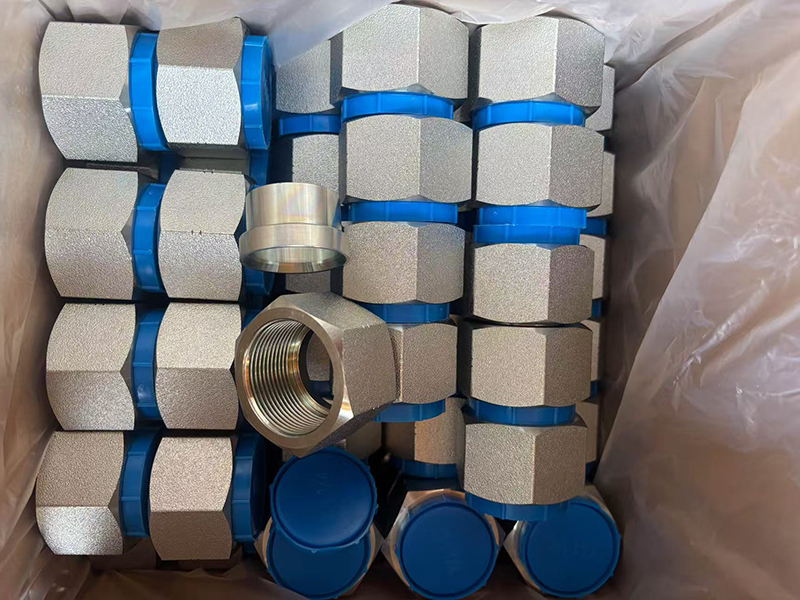

2. Cnau NB200 (Safon JIC Americanaidd)

• Safon : Eaton / Aeroquip, yn cydymffurfio â JIC B-1

• Edau : UNF edau mân Americanaidd (ee, 7/16-20, 1/2-20, 9/16-18, ac ati)

• Deunydd : Dur carbon (zinc-plated / du ocsid), dur di-staen 304/316

• Swyddogaethau craidd :

  • Yn trosglwyddo trorym ac yn cywasgu'r llawes NB300 yn echelinol

  • Yn ymgysylltu ag edau'r corff gosod i osod y tiwb yn gadarn

  • Yn atal llacio ac yn gwrthsefyll dirgryniad mewn amgylcheddau gwaith llym

• Meintiau Cyffredin (modfedd) : Cydweddu diamedr allanol tiwbiau hydrolig, gyda chodau maint sy'n cyfateb i fanylebau tiwb (manylir yn y tabl paru maint isod).

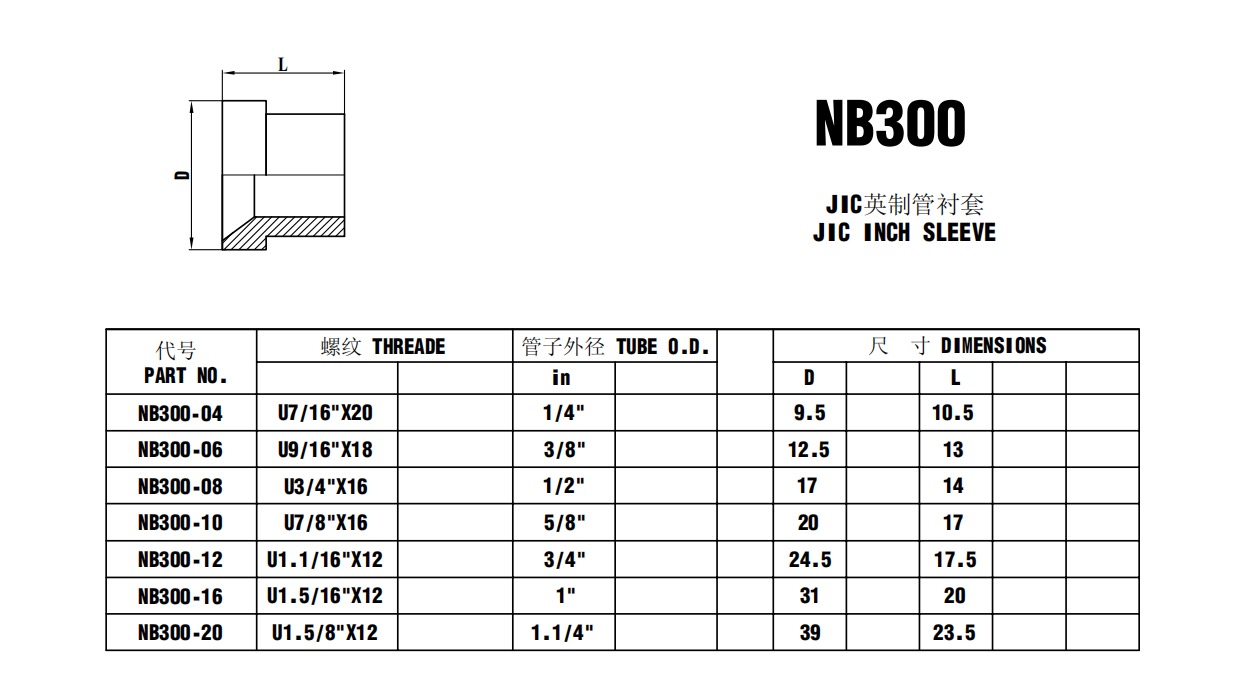

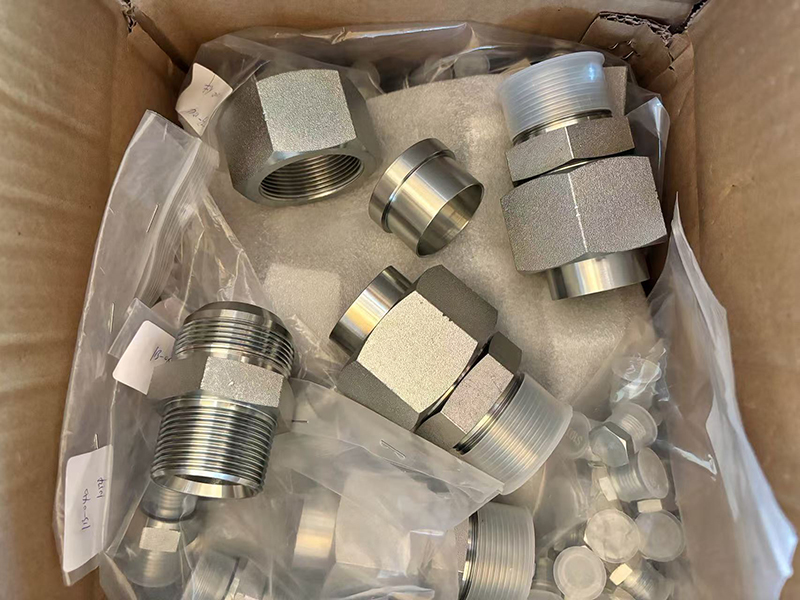

3. Llewys NB300 (Fronwl Fferwl)

• Safon : Eaton Triple-Lok JIC 37°

• Strwythur : Ffurwl blaen sengl gydag ymyl torri mewnol a chôn allanol 37 ° (yn cyfateb i gorff gosod JIC)

• Deunydd : Dur carbon uchel, dur di-staen caled (ar gyfer gwrthsefyll traul a chorydiad)

• Egwyddor Selio :

  • Mae tynhau cnau → yn gwthio llawes NB300 ymlaen

  • Mae côn allanol 37° yn paru â chôn 37° y corff ffitio → yn ffurfio selio wynebau

  • Mae ymyl torri mewnol yn brathu i wal y tiwb allanol → yn cyflawni effaith ddeuol o afaeliadol a selio rheiddiol

  • Yn gallu gwrthsefyll dirgryniad a chyfradd pwysedd uchel (hyd at tua 40MPa)

• Rheol Baru : Rhaid i NB300-XX gyfateb i NB200-XX o'r un maint. Enghraifft: tiwb 1/4' → NB200-04 Nut + NB300-04 Llawes

4. Tabl Cyfatebol Maint (NB200 & NB300)

5. Nodweddion Ffitiadau Triphlyg-Lok Americanaidd JIC (yn erbyn Côn Metrig 24 °)

6. Nodiadau Dewis a Gosod

6.1 Awgrymiadau Dewis

• Maint Cyfatebol: Mae dau ddigid olaf modelau NB200/NB300 yn cyfateb i ddiamedr allanol y tiwb (ee, 04 = 1/4', 06 = 3/8').

• Dewis Deunydd: Dur carbon ar gyfer amgylcheddau gwaith cyffredinol; dur di-staen 304/316 ar gyfer amgylcheddau cyrydol (ee, morol, diwydiant cemegol).

6.2 Camau Gosod a Nodiadau

1. Paratowch y tiwb: Sicrhewch fod pennau'r tiwb yn llyfn, yn rhydd o burr, ac wedi'u torri'n fertigol (dim befel).

2. Cydosod cydrannau: Yn gyntaf gosodwch y cnau NB200 ar y tiwb, yna llithro'r llawes NB300 (ymyl torri yn wynebu'r corff gosod).

3. Tynhau: Tynhau'r cnau â llaw yn llawn nes ei fod yn cysylltu â'r corff gosod, yna defnyddiwch wrench i droi 1 i 1¼ tro (addaswch yn ôl maint y tiwb).

4. Archwiliwch: Ar ôl ei osod, gwiriwch fod y llawes wedi'i brathu'n llawn i wal y tiwb ac nad oes unrhyw ollyngiad o dan bwysau.
