Introdución ao revestimento e a tuerca para accesorios de virola de estilo americano (Eaton Standard NB200 e NB300)

1. Definición básica e función

Eaton Standard NB200 / NB300 son compoñentes básicos dos accesorios para tubos hidráulicos American JIC 37° Triple-Lok, cunha clara división do traballo para garantir un selado e conexión estables:

• NB200: Porca  — Cabeza hexagonal con rosca interior, utilizada principalmente para apretar e aplicar presión para asegurar o conxunto de racor.

• NB300: Casquillo / Casquillo frontal  — Casquillo en forma de anel cun filo cortante; cando se aperta, morde na parede do tubo para conseguir un selado e agarre fiables.

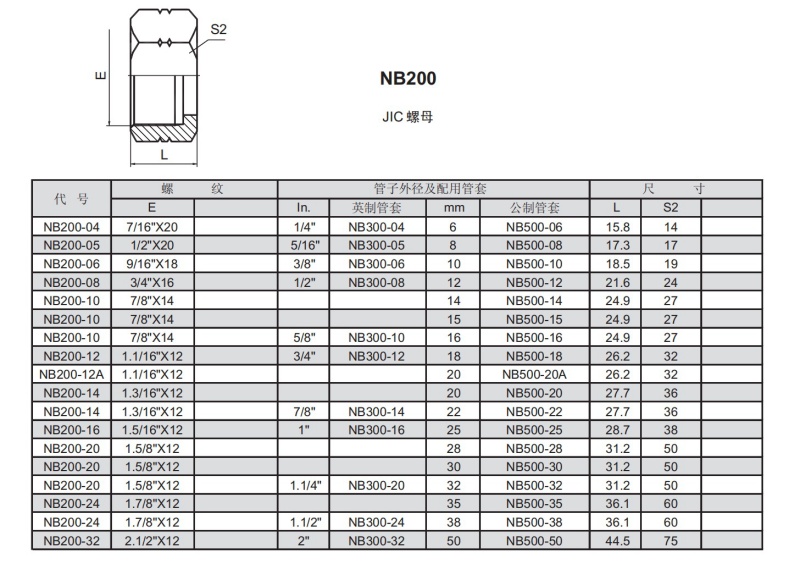

2. Porca NB200 (estándar JIC americano)

• Estándar : Eaton/Aeroquip, conforme a JIC B-1

• Rosca : rosca fina americana UNF (por exemplo, 7/16-20, 1/2-20, 9/16-18, etc.)

• Material : aceiro carbono (zincado / óxido negro), aceiro inoxidable 304/316

• Funcións básicas :

  • Transmite torque e comprime axialmente a manga NB300

  • Engancha coa rosca do corpo do accesorio para fixar firmemente o tubo

  • Evita o afrouxamento e resiste as vibracións en ambientes de traballo duros

• Tamaños comúns (polgadas) : coincide co diámetro exterior dos tubos hidráulicos, cos códigos de tamaño correspondentes ás especificacións dos tubos (detalladas na táboa de correspondencia de tamaños a continuación).

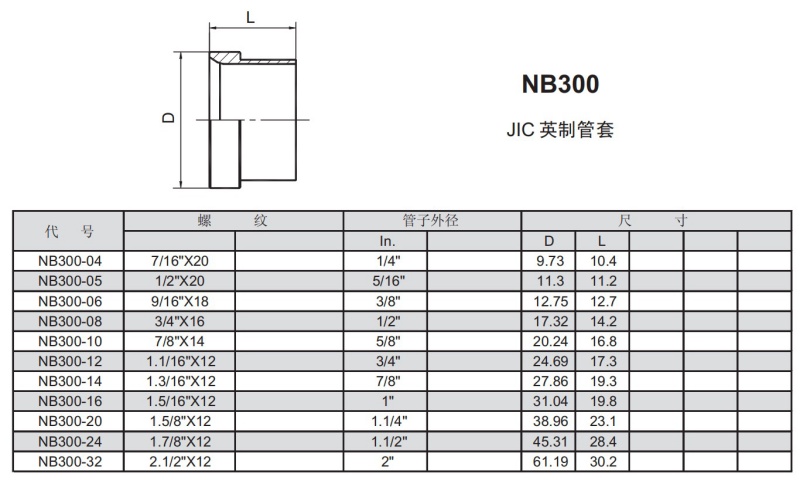

3. Funda NB300 (Férula frontal)

• Estándar : Eaton Triple-Lok JIC 37°

• Estrutura : casquillo frontal único con bordo de corte interno e cono externo de 37° (compatible co corpo de axuste JIC)

• Material : aceiro de alto carbono, aceiro inoxidable endurecido (para resistencia ao desgaste e á corrosión)

• Principio de selado :

  • Aperte da porca → empuxa o manguito NB300 cara adiante

  • O cono externo de 37° encaixa co cono de 37° do corpo do accesorio → forma un selado facial

  • O bordo de corte interno morde na parede exterior do tubo → consegue un dobre efecto de agarre e selado radial

  • Resistente a vibracións e clasificación de alta presión (ata aproximadamente 40 MPa)

• Regra de coincidencia : NB300-XX debe coincidir con NB200-XX do mesmo tamaño. Exemplo: tubo de 1/4' → Porca NB200-04 + Manga NB300-04

4. Táboa de coincidencia de tamaños (NB200 e NB300)

5. Características dos accesorios American JIC Triple-Lok (vs. Cono métrico de 24°)

6. Notas de selección e instalación

6.1 Consellos de selección

• Correspondencia de tamaño: os dous últimos díxitos dos modelos NB200/NB300 corresponden ao diámetro exterior do tubo (por exemplo, 04 = 1/4', 06 = 3/8').

• Selección de material: aceiro carbono para ambientes xerais de traballo; aceiro inoxidable 304/316 para ambientes corrosivos (por exemplo, mariña, industria química).

6.2 Pasos e notas de instalación

1. Prepare o tubo: asegúrese de que os extremos dos tubos estean lisos, sen rebabas e cortados verticalmente (sen bisel).

2. Montar os compoñentes: primeiro instale a porca NB200 no tubo, despois deslice o manguito NB300 (borde de corte cara ao corpo da conexión).

3. Apriete: aperte a porca completamente a man ata que entre en contacto co corpo do accesorio, despois use unha chave para xirar de 1 a 1¼ de volta (axuste segundo o tamaño do tubo).

4. Inspeccionar: despois da instalación, verifique que o manguito estea completamente mordido na parede do tubo e que non hai fugas baixo presión.
