അമേരിക്കൻ-സ്റ്റൈൽ ഫെറൂൾ ഫിറ്റിംഗുകൾക്കായുള്ള ലൈനർ & നട്ട് ആമുഖം (ഈറ്റൺ സ്റ്റാൻഡേർഡ് NB200 & NB300)

1. അടിസ്ഥാന നിർവചനവും പ്രവർത്തനവും

ഈറ്റൺ സ്റ്റാൻഡേർഡ് NB200 / NB300 അമേരിക്കൻ JIC 37° ട്രിപ്പിൾ-ലോക് ഹൈഡ്രോളിക് ട്യൂബ് ഫിറ്റിംഗുകളുടെ പ്രധാന ഘടകങ്ങളാണ്, സ്ഥിരതയുള്ള സീലിംഗും കണക്ഷനും ഉറപ്പാക്കുന്നതിന് വ്യക്തമായ തൊഴിൽ വിഭജനം ഉണ്ട്:

• NB200: നട്ട്  - ആന്തരിക ത്രെഡുള്ള ഷഡ്ഭുജാകൃതിയിലുള്ള തല, ഫിറ്റിംഗ് അസംബ്ലി സുരക്ഷിതമാക്കുന്നതിന് മുറുക്കാനും സമ്മർദ്ദം ചെലുത്താനും ഉപയോഗിക്കുന്നു.

• NB300: സ്ലീവ് / ഫ്രണ്ട് ഫെറൂൾ  - മൂർച്ചയുള്ള കട്ടിംഗ് എഡ്ജ് ഉള്ള റിംഗ് ആകൃതിയിലുള്ള ഫെറൂൾ; മുറുക്കുമ്പോൾ, വിശ്വസനീയമായ സീലിംഗും ഗ്രിപ്പിങ്ങും നേടുന്നതിന് അത് ട്യൂബ് ഭിത്തിയിൽ കടിക്കുന്നു.

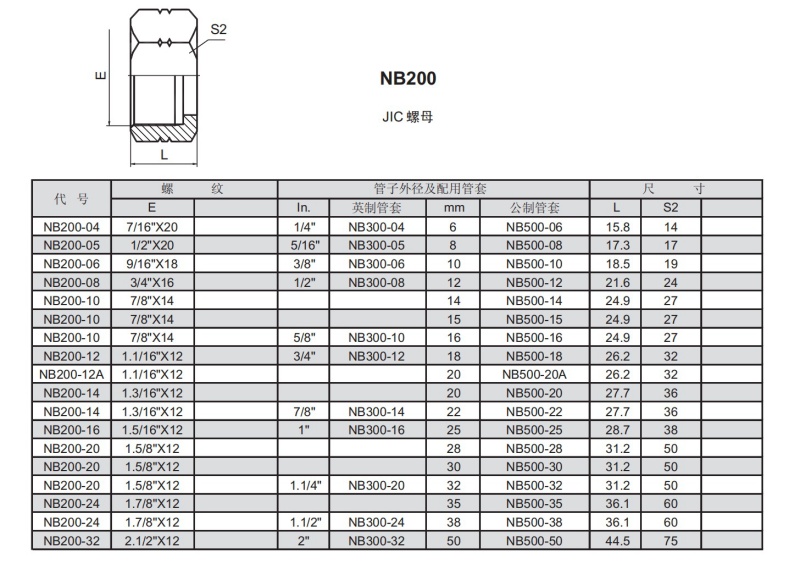

2. NB200 നട്ട് (അമേരിക്കൻ JIC സ്റ്റാൻഡേർഡ്)

• സ്റ്റാൻഡേർഡ് : ഈറ്റൺ / എയ്റോക്വിപ്പ്, JIC B-1 ന് അനുസൃതമാണ്

• ത്രെഡ് : UNF അമേരിക്കൻ ഫൈൻ ത്രെഡ് (ഉദാ, 7/16-20, 1/2-20, 9/16-18, മുതലായവ)

• മെറ്റീരിയൽ : കാർബൺ സ്റ്റീൽ (സിങ്ക് പൂശിയ / ബ്ലാക്ക് ഓക്സൈഡ്), സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ 304/316

• പ്രധാന പ്രവർത്തനങ്ങൾ :

  • ടോർക്ക് ട്രാൻസ്മിറ്റ് ചെയ്യുകയും NB300 സ്ലീവ് അക്ഷീയമായി കംപ്രസ് ചെയ്യുകയും ചെയ്യുന്നു

  • ട്യൂബുകൾ ദൃഢമായി ശരിയാക്കാൻ ഫിറ്റിംഗ് ബോഡി ത്രെഡുമായി ഇടപഴകുന്നു

  • കഠിനമായ തൊഴിൽ അന്തരീക്ഷത്തിൽ അയവുള്ളതും വൈബ്രേഷനെ പ്രതിരോധിക്കുന്നതും തടയുന്നു

• സാധാരണ വലുപ്പങ്ങൾ (ഇഞ്ച്) : ഹൈഡ്രോളിക് ട്യൂബുകളുടെ പുറം വ്യാസവുമായി പൊരുത്തപ്പെടുന്നു, ട്യൂബ് സ്പെസിഫിക്കേഷനുകൾക്ക് അനുയോജ്യമായ വലുപ്പ കോഡുകൾ (താഴെയുള്ള വലുപ്പ പൊരുത്തപ്പെടുത്തൽ പട്ടികയിൽ വിശദമായി).

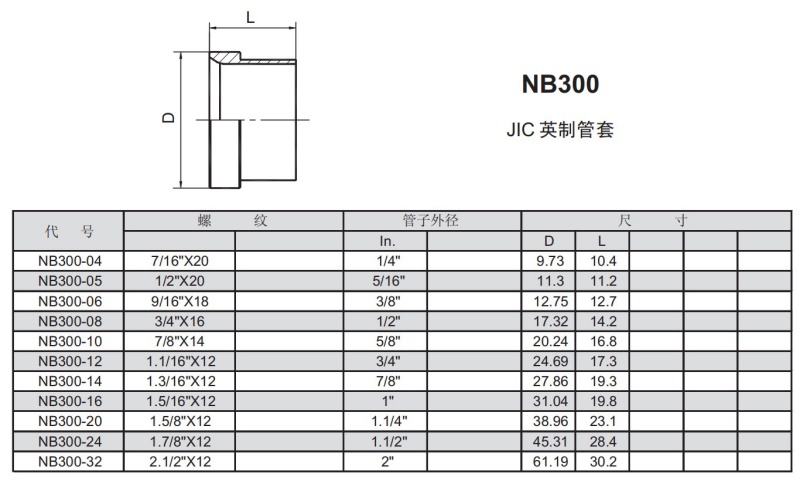

3. NB300 സ്ലീവ് (ഫ്രണ്ട് ഫെറൂൾ)

• സ്റ്റാൻഡേർഡ് : ഈറ്റൺ ട്രിപ്പിൾ-ലോക് JIC 37°

• ഘടന : ആന്തരിക കട്ടിംഗ് എഡ്ജും ബാഹ്യ 37° കോൺ ഉള്ള ഒറ്റ ഫ്രണ്ട് ഫെറൂൾ (JIC ഫിറ്റിംഗ് ബോഡിയുമായി പൊരുത്തപ്പെടുന്നു)

• മെറ്റീരിയൽ : ഹൈ-കാർബൺ സ്റ്റീൽ, കഠിനമാക്കിയ സ്റ്റെയിൻലെസ് സ്റ്റീൽ (ധരിക്കുന്നതിനും നാശന പ്രതിരോധത്തിനും)

• സീലിംഗ് തത്വം :

  • നട്ട് ടൈറ്റനിംഗ് → NB300 സ്ലീവ് മുന്നോട്ട് തള്ളുന്നു

  • യോജിച്ച ശരീരത്തിൻ്റെ 37° കോൺ → ഫോമുകൾ മുഖമുദ്രയോടുകൂടിയ ബാഹ്യ 37° കോൺ ഇണകൾ

  • പുറത്തെ ട്യൂബ് ഭിത്തിയിൽ ആന്തരിക കട്ടിംഗ് എഡ്ജ് കടിക്കുന്നത് → ഗ്രിപ്പിംഗിൻ്റെയും റേഡിയൽ സീലിംഗിൻ്റെയും ഇരട്ട പ്രഭാവം കൈവരിക്കുന്നു

  • വൈബ്രേഷൻ-റെസിസ്റ്റൻ്റ്, ഉയർന്ന മർദ്ദം (ഏകദേശം 40MPa വരെ)

• മാച്ചിംഗ് റൂൾ : NB300-XX അതേ വലുപ്പത്തിലുള്ള NB200-XX മായി പൊരുത്തപ്പെടണം. ഉദാഹരണം: 1/4' ട്യൂബ് → NB200-04 നട്ട് + NB300-04 സ്ലീവ്

4. സൈസ് മാച്ചിംഗ് ടേബിൾ (NB200 & NB300)

5. അമേരിക്കൻ JIC ട്രിപ്പിൾ-ലോക് ഫിറ്റിംഗുകളുടെ സവിശേഷതകൾ (മെട്രിക് 24° കോൺ)

6. തിരഞ്ഞെടുക്കൽ & ഇൻസ്റ്റലേഷൻ കുറിപ്പുകൾ

6.1 തിരഞ്ഞെടുക്കൽ നുറുങ്ങുകൾ

• വലിപ്പം പൊരുത്തപ്പെടുത്തൽ: NB200/NB300 മോഡലുകളുടെ അവസാന രണ്ട് അക്കങ്ങൾ ട്യൂബിൻ്റെ പുറം വ്യാസവുമായി പൊരുത്തപ്പെടുന്നു (ഉദാ, 04 = 1/4', 06 = 3/8').

• മെറ്റീരിയൽ തിരഞ്ഞെടുക്കൽ: പൊതുവായ പ്രവർത്തന പരിതസ്ഥിതികൾക്കുള്ള കാർബൺ സ്റ്റീൽ; തുരുമ്പിക്കാത്ത സ്റ്റീൽ 304/316 നശിപ്പിക്കുന്ന പരിതസ്ഥിതികൾക്കായി (ഉദാ, സമുദ്രം, രാസ വ്യവസായം).

6.2 ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങളും കുറിപ്പുകളും

1. ട്യൂബ് തയ്യാറാക്കുക: ട്യൂബ് അറ്റങ്ങൾ മിനുസമാർന്നതും ബർ-ഫ്രീ ആണെന്നും ലംബമായി മുറിച്ചിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക (ബെവൽ ഇല്ല).

2. ഘടകങ്ങൾ കൂട്ടിച്ചേർക്കുക: ആദ്യം ട്യൂബിലേക്ക് NB200 നട്ട് ഇൻസ്റ്റാൾ ചെയ്യുക, തുടർന്ന് NB300 സ്ലീവ് സ്ലൈഡുചെയ്യുക (കട്ടിംഗ് എഡ്ജ് ഫിറ്റിംഗ് ബോഡിക്ക് അഭിമുഖമായി).

3. മുറുക്കുക: നട്ട് ഫിറ്റിംഗ് ബോഡിയുമായി ബന്ധപ്പെടുന്നത് വരെ കൈകൊണ്ട് മുറുക്കുക, തുടർന്ന് ഒരു റെഞ്ച് ഉപയോഗിച്ച് 1 മുതൽ 1¼ വരെ തിരിയുക (ട്യൂബിൻ്റെ വലുപ്പം അനുസരിച്ച് ക്രമീകരിക്കുക).

4. പരിശോധിക്കുക: ഇൻസ്റ്റാളേഷന് ശേഷം, ട്യൂബ് ഭിത്തിയിൽ സ്ലീവ് പൂർണ്ണമായി കടിച്ചിട്ടുണ്ടോയെന്നും സമ്മർദ്ദത്തിൽ ചോർച്ചയില്ലെന്നും പരിശോധിക്കുക.
