Aféierung zu Liner & Nut fir amerikanesche Stil Ferrule Fittings (Eaton Standard NB200 & NB300)

1. Basis Definitioun & Funktioun

Eaton Standard NB200 / NB300 si Kärkomponente vun amerikaneschen JIC 37 ° Triple-Lok hydraulesche Röhre Armaturen, mat enger kloerer Aarbechtsdeelung fir stabil Dichtung a Verbindung ze garantéieren:

• NB200: Mutter  - sechseckegen Kapp mat intern Fuedem, haaptsächlech benotzt fir Spannungen an Drock opzemaachen fir d'Fittingmontage ze sécheren.

• NB300: Hülse / Front Hülse  - Ringfërmeg Hülse mat engem scharfen Schneidekant; wann et festgehal gëtt, béit se an d'Röhremauer fir zouverlässeg Dichtung a Grëff z'erreechen.

2. NB200 Nut (American JIC Standard)

• Standard : Eaton / Aeroquip, kompatibel mat JIC B-1

• Fuedem : UNF amerikanesch Fein thread (zB 7/16-20, 1/2-20, 9/16-18, etc.)

• Material : Kuelestol (verzinkt / Schwaarzoxid), Edelstol 304/316

• Kär Funktiounen :

  • Iwwerdroen Dréimoment an axial kompriméiert d'NB300 Hülse

  • Engagéiert mat dem passenden Kierpergewiicht fir d'Tubing fest ze fixéieren

  • Verhënnert loosening a widderstoen Schwéngung an haarden Aarbechtsëmfeld

• Gemeinsam Gréissten (Zoll) : Passend dem baussenzegen Duerchmiesser vun hydraulesche Réier, mat Gréisstcodes entspriechend Röhrespezifikatiounen (detailléiert an der Gréisst passende Tabelle hei ënnen).

3. NB300 Sleeve (Front Hülse)

• Standard : Eaton Triple-Lok JIC 37°

• Struktur : Eenzege Fronthülse mat internen Schneidekant an externen 37° Kegel (passt JIC Fitting Kierper)

• Material : Héich Kuelestoff Stahl, gehärt Edelstol (fir Verschleiß- a Korrosiounsbeständegkeet)

• Dichtungsprinzip :

  • Mutterspannung → dréckt d'NB300-Hülse no vir

  • Extern 37° Kegel passt mat der 37° Kegel vum passende Kierper → bildt Gesiichtsversiegelung

  • Interne Schneidkante bäisst an d'äusseren Rouermauer → erreecht duebel Effekt vum Grip a Radial Dichtung

  • Schwéngungsbeständeg an Héichdrockbewäertung (bis zu ongeféier 40MPa)

• Passend Regel : NB300-XX muss mat NB200-XX vun der selwechter Gréisst passen. Beispill: 1/4' Tube → NB200-04 Nut + NB300-04 Hülse

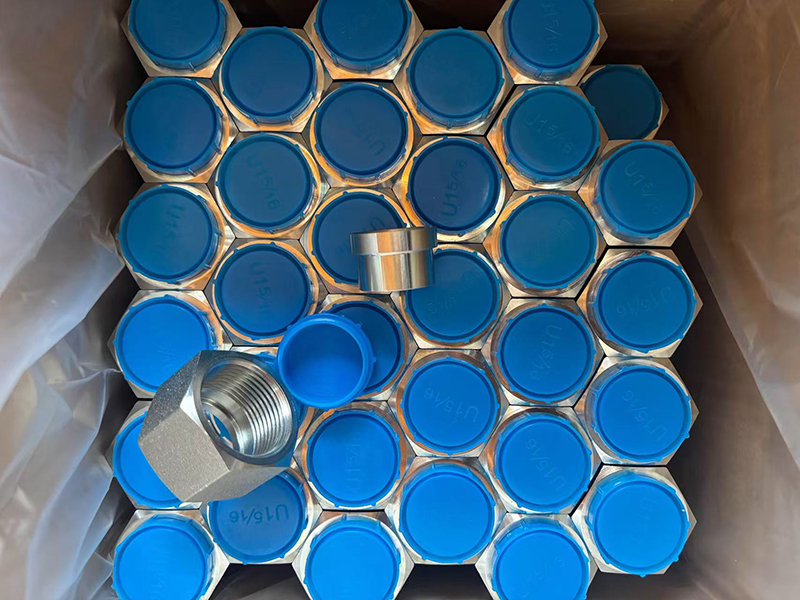

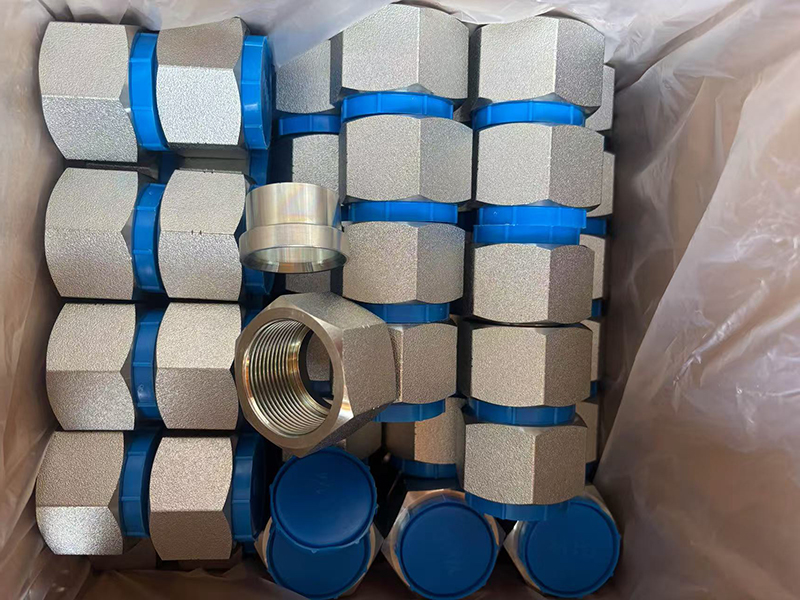

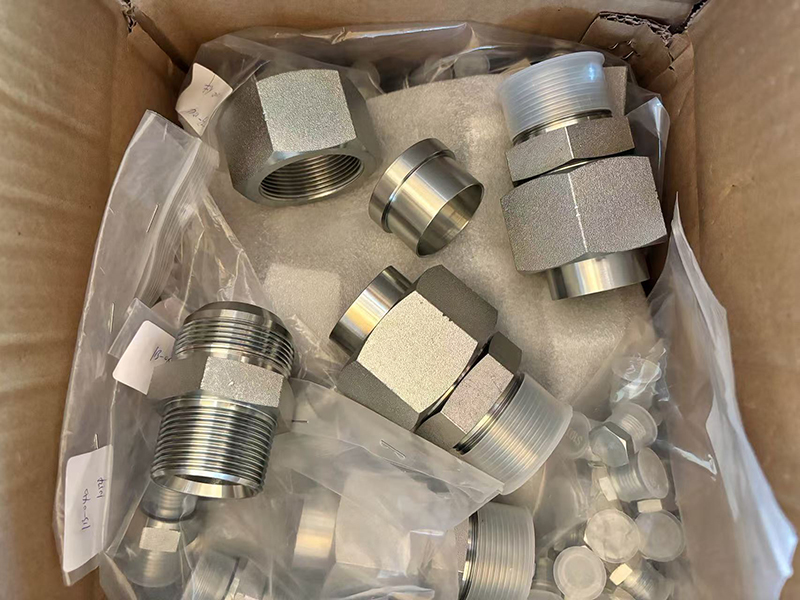

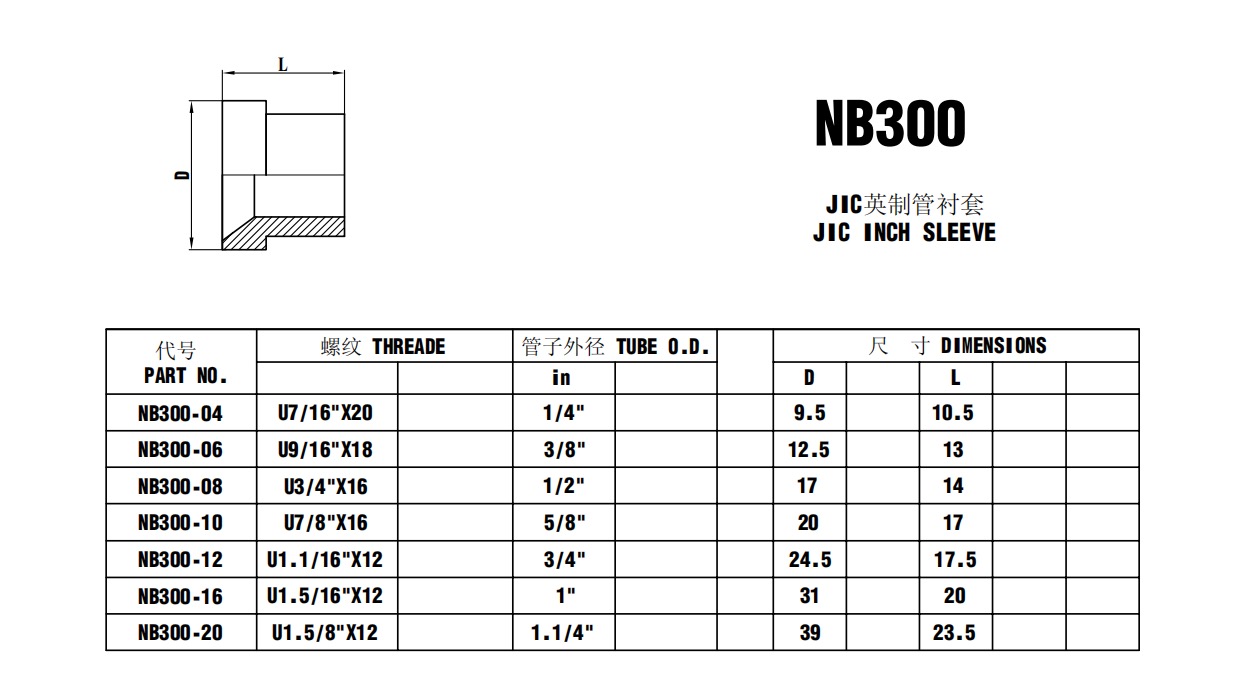

4. Gréisst passende Dësch (NB200 & NB300)

5. Fonctiounen vun American JIC Triple-Lok Fittings (vs Metric 24 ° Kegel)

6. Auswiel & Installatioun Notes

6.1 Auswiel Rotschléi

• Gréisst Matching: Déi lescht zwou Ziffere vun NB200 / NB300 Modeller entspriechen dem eraus baussenzegen Duerchmiesser (zB 04 = 1/4', 06 = 3/8').

• Material Auswiel: Kuelestol fir allgemeng Aarbechtsëmfeld; Edelstol 304/316 fir korrosiv Ëmfeld (zB Marine, chemesch Industrie).

6.2 Installatioun Schrëtt & Notizen

1. Bereet de Röhre: Vergewëssert Iech datt d'Röhre Enden glat, burrfräi sinn a vertikal geschnidden (keng Schräg).

2. Assemblée Komponenten: Installéiert d'NB200 Mutter op d'Rouer, da rutscht d'NB300 Hülse (Schneidekant vis-à-vis vum passende Kierper).

3. Spären: Handfest d'Mutter komplett bis se de passende Kierper kontaktéiert, benotzt dann e Schlëssel fir 1 bis 1¼ Wendungen ze dréinen (ajustéieren no Röhregréisst).

4. Inspektéieren: No der Installatioun, kontrolléiert datt d'Hülse voll an d'Röhremauer gebass ass an et kee Leckage ënner Drock ass.
