Vistas: 111 Autor: Editor del sitio Hora de publicación: 2024-01-09 Origen: Sitio
Cuando se trata del intrincado mundo de los accesorios para mangueras y tubos, la variedad de tipos de roscas disponibles puede resultar bastante abrumadora. Es como estar en un laberinto de espirales, cada una con su inclinación y profundidad únicas, preguntándose qué camino conduce al ajuste perfecto. En este artículo, estoy emocionado de desentrañar el misterio de estos hilos para ti. Comenzaremos con una introducción básica a lo que son las roscas: esas ranuras en espiral esenciales que hacen que las tuercas, los pernos y los accesorios sean funcionales en innumerables máquinas y objetos cotidianos.
En este viaje, exploraremos los principales tipos de roscas, como BSPP, UN/UNF y roscas paralelas métricas, y profundizaremos en el mundo de las roscas cónicas, incluidas las roscas cónicas métricas, BSPT y NPT/NPTF. Comprenderlos le ayudará a tomar las decisiones más rentables y adecuadas, garantizando la fiabilidad y evitando fallos de funcionamiento en sus proyectos. Entonces, ¡comencemos en esta aventura de hilos y descubramos el ajuste perfecto para sus necesidades!
Cuando hablamos de hilos, nos referimos a una estructura helicoidal que se utiliza para convertir entre movimiento o fuerza rotacional y lineal. ¡Los hilos están por todas partes! Mire los tornillos que sujetan su escritorio, la tapa de su botella de agua o incluso la bombilla de su lámpara. Todos dependen de hilos para permanecer en su lugar y funcionar correctamente.
Un hilo es una cresta continua que se enrolla alrededor de una superficie cilíndrica o cónica. Este diseño permite que las piezas se unan de forma segura. Imagine una escalera de caracol que rodea un pilar: así es como se ve la rosca de un tornillo o perno.
Los hilos son cruciales porque se utilizan en innumerables aplicaciones que afectan nuestra vida diaria. Son los héroes en las sombras, asegurándose de que las cosas no se desmoronen. He aquí por qué son tan importantes:
l Manteniendo las cosas juntas : desde muebles hasta maquinaria, las roscas se utilizan en sujetadores de roscas, como tornillos y pernos, para mantener los componentes unidos de forma segura entre sí.
l Control de fluidos : en la industria de la energía hidráulica , las roscas garantizan que los accesorios de tuberías y tubos no tengan fugas, lo cual es vital para los sistemas que transportan agua, petróleo o gas.
l Precisión en los dispositivos : en los dispositivos de alta precisión, como los equipos médicos, la exactitud del tamaño de la rosca es importante para garantizar el funcionamiento y la seguridad adecuados.
Hay muchos tipos diferentes de hilos, cada uno con sus aplicaciones y características específicas. Aquí hay algunos:
l Roscas de tubería americanas : se utilizan en América del Norte para sellar conexiones de tuberías .
l Roscas unificadas SAE : un estándar para roscas de tornillo que se usa comúnmente en la industria automotriz.
l Rosca ISO métrica : un estándar de rosca métrica que se usa ampliamente a nivel internacional.
Para designar el hilo , necesitarás conocer algunas medidas clave:
l Diámetro mayor : El diámetro exterior más grande de la rosca macho..
l Diámetro menor : el diámetro más pequeño, que se encuentra en la parte inferior de la ranura del hilo..
l Diámetro de paso : Este es el diámetro de un cilindro imaginario que pasa a través de las crestas de una rosca macho y la ranura de una rosca hembra..
La identificación de roscas puede ser complicada, pero herramientas como un medidor de paso pueden ayudar. Esta herramienta mide el paso de la rosca , que es la distancia de una cresta de rosca a la siguiente en un plano axial..
Los parámetros geométricos de un hilo definen su resistencia y función. Las características de la rosca, como el ángulo del diente y el paso de la rosca, determinan qué tan bien se sujetará la rosca y cuánta fuerza puede soportar. Por ejemplo, un tornillo de doble rosca avanzará dos veces más rápido que un tornillo de rosca simple en cada rotación, lo que proporciona una ventaja mecánica..
l La rosca paralela y la rosca cónica son dos categorías principales. Las roscas paralelas mantienen el mismo diámetro en todas partes, mientras que las roscas cónicas se estrechan, lo que ayuda a crear sellos más herméticos.
l Las roscas a la derecha son las más comunes, donde al girar en el sentido de las agujas del reloj se aprieta la rosca. Las roscas izquierdas son menos comunes y se aprietan en la dirección opuesta.
Comprender los hilos y sus parámetros geométricos es esencial porque son los componentes básicos de todo lo que nos rodea. Desde unir piezas de un juguete infantil hasta garantizar la seguridad de un avión, los hilos desempeñan un papel fundamental en nuestro mundo. A medida que profundizamos en los detalles del diseño de hilos , recuerde que estas pequeñas espirales tienen una gran importancia.
Cuando se habla de tipos de hilos , es esencial comprender sus funciones principales.
Las roscas de montaje se utilizan comúnmente para asegurar los componentes entre sí. Piense en los tornillos de la carcasa de una computadora; están diseñados para mantener las piezas en su lugar.
Los hilos de transmisión , por otro lado, son integrales en los sistemas que transmiten potencia. Estas roscas se encuentran en tornillos de avance de máquinas, donde su geometría permite la conversión del movimiento rotacional en movimiento lineal.
Los hilos de transporte son un poco diferentes. Desempeñan un papel crucial en la industria de la energía fluida . Estas roscas están diseñadas para crear un sello en accesorios de tuberías y tubos , garantizando el transporte seguro y eficiente de fluidos o gases. Cada tipo de hilo está diseñado para su propósito específico y la identificación del hilo es crucial en las aplicaciones para garantizar la compatibilidad y el funcionamiento.

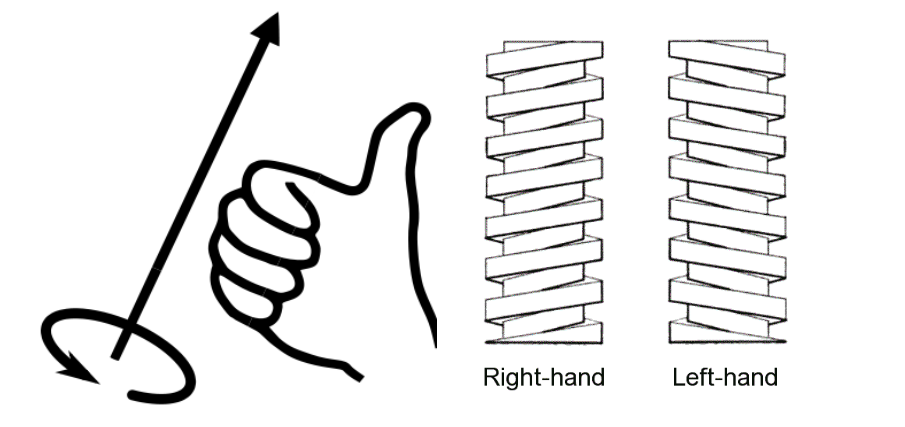

Las roscas se pueden clasificar como roscas derechas (RH) o izquierdas (LH) . La distinción es simple pero vital. Las roscas derechas se aprietan en el sentido de las agujas del reloj, que es la dirección estándar para la mayoría de los sujetadores de rosca . Casi todos los tornillos o pernos comunes que encuentre probablemente tendrán una rosca derecha. Las roscas LH , por otro lado, se aprietan en sentido antihorario y son menos comunes. Se utilizan en situaciones en las que las fuerzas de rotación pueden hacer que se afloje la rosca derecha, como en el lado izquierdo de un pedal de bicicleta.
l Roscas derechas :
¡ Apriete en el sentido de las agujas del reloj
¡ La mayoría de de roscas las aplicaciones
l Roscas izquierdas :
¡ Apriete en sentido antihorario
¡ Aplicaciones especializadas para evitar el aflojamiento
Las roscas para tuberías vienen en dos variedades principales: rosca cónica y rosca paralela . . Las roscas cónicas , como la National Taper Pipe (NPT) , están diseñadas para crear un sello mediante las propias roscas. A medida que se aprietan las roscas macho y hembra, forman un sello debido al ajuste de interferencia. Esto los hace ideales para aplicaciones que involucran gases o líquidos bajo presión.
Las roscas paralelas , como las British Standard Pipe Parallel (BSPP) , requieren un agente sellador, como una arandela o una junta tórica, para garantizar una conexión hermética. A menudo se utilizan en aplicaciones de baja presión y donde es posible que sea necesario montar y desmontar la conexión con frecuencia.
l Hilos cónicos :
¡ Tubo cónico nacional (NPT)
Sellado logrado mediante interferencia de roscas.
Utilizado en sistemas de alta presión.
l Hilos paralelos :
¡ Tubería paralela estándar británica (BSPP)
Requiere agentes selladores adicionales
Adecuado para montaje/desmontaje frecuente
El tamaño de la rosca importa y es importante designar el tipo de rosca correctamente para garantizar la integridad de la conexión. Ya sea que trabaje con de American Pipe Threads , roscas unificadas SAE o roscas métricas ISO , el proceso de identificación de roscas correcto es crucial. Herramientas como un medidor de paso y un calibrador pueden ayudar en este proceso, cumpliendo con los estándares de la industria para el perfil de tamaño nominal y garantizando el diseño de rosca correcto para la aplicación.

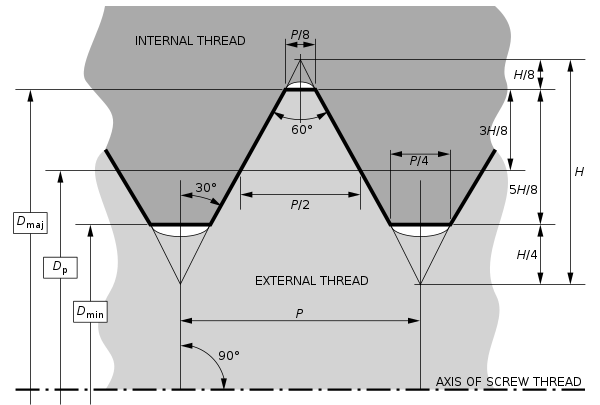

La rosca métrica ISO, comúnmente conocida como M , es un tipo de rosca universal . Usado globalmente, es un hilo estandarizado para propósitos generales. El diámetro de paso y el diámetro mayor son características clave de este tipo de rosca. . Las roscas métricas son populares debido a su simplicidad y facilidad de identificación de roscas..
Las aplicaciones incluyen: - Maquinaria - Industria automotriz - Productos de consumo
Las roscas métricas ofrecen un equilibrio entre resistencia y versatilidad, lo que las convierte en uno de los tipos de roscas importantes en la fabricación.
La rosca fina métrica ISO , o MF , se diferencia de la rosca M estándar en su paso . El paso es más fino, lo que significa que los hilos están más juntos. Esto da como resultado un mayor número de hilos por unidad de longitud. El hilo fino proporciona un mejor control de la tensión y es ideal para aplicaciones donde se necesita alta precisión.
Las diferencias clave incluyen: - Paso más pequeño - Tamaño de rosca más apretado - Mayor resistencia en los agujeros roscados
Las roscas finas métricas se utilizan a menudo en la industria de la energía hidráulica y en aplicaciones que requieren ajustes más finos.
El hilo del conducto de acero , conocido como Pg , tiene un significado histórico. Se originó en Alemania y se utilizó ampliamente en toda Europa para accesorios de conductos eléctricos. Hoy en día, las roscas Pg tienen aplicaciones específicas en la industria eléctrica, garantizando conexiones seguras y confiables.
El uso actual implica: - Accesorios eléctricos - Sistemas de conductos - Instrumentación
A pesar del aumento de diferentes tipos de hilos, , Pg sigue siendo relevante debido a los estándares de la industria y los sistemas heredados.
La rosca trapezoidal , denominada Tr , se caracteriza por su forma de diente trapezoidal. Este diseño ofrece una ventaja mecánica robusta , lo que lo hace adecuado para cargas pesadas y tornillos de avance en maquinaria.
Las funciones incluyen: - Transmisión de potencia - Conversión de movimiento de rotacional a lineal - Uso en prensas y gatos
La rosca trapezoidal es un tipo de rosca común en la fabricación de sistemas de accionamiento. Su geometría permite la distribución de cargas en un área mayor, mejorando la durabilidad y vida útil del hilo.
A lo largo de esta sección, hemos abordado los tipos de rosca ISO , como la rosca ISO métrica, , la rosca fina ISO métrica y otras. Es esencial designar el hilo correctamente para la aplicación prevista, ya que el tamaño del hilo es importante . Herramientas como el calibre de paso y el calibrador son invaluables para el proceso de identificación de roscas , asegurando compatibilidad y funcionalidad en piezas roscadas..
Cuando hablamos de tipos de hilos americanos , el hilo grueso nacional unificado , o UNC , es uno de los tipos de hilos importantes . Es una norma que define una estructura helicoidal para sujetadores de hilo . El UNC es conocido por su paso, que es más ancho que otros tipos, lo que lo hace adecuado para uso general en una variedad de materiales. El tamaño del hilo importa aquí, y el diseño del UNC hace que sea menos probable que se cruce y sea más fácil de manejar.
En cambio, el Hilo Fino Nacional Unificado o UNF tiene un diámetro de paso menor . Esto significa que los hilos están más juntos. La UNF se utiliza a menudo cuando se necesita un mayor nivel de fuerza y precisión. Es común en la industria de la energía hidráulica porque las roscas más finas proporcionan un ajuste más seguro y ajustado. Es fundamental designar el hilo con cuidado cuando se trabaja con UNF para garantizar la compatibilidad y el rendimiento.
El Hilo Especial Nacional Unificado o UNS es otro tipo de hilo americano que destaca por su personalización única. UNS no está tan estandarizado como UNC o UNF , lo que permite variaciones en el paso y el diámetro de la rosca. Esta flexibilidad convierte a UNS en una opción para aplicaciones especializadas donde los tamaños de rosca estándar no son suficientes. La identificación de roscas para UNS requiere mediciones precisas, a menudo utilizando un calibre de paso o un calibre..
| Tamaño del tablero (tamaño nominal) | Paso de rosca | Diámetro exterior de la rosca macho mm | Diámetro exterior de la rosca macho pulgadas Diámetro interno de la rosca | hembra mm Diámetro interno | de la rosca hembra pulgadas |
|---|---|---|---|---|---|
| -02 (1/8) | 27 | 10.3 | 0.41 | 9.4 | 0.37 |
| -04 (1/4) | 18 | 13.7 | 0.54 | 12.4 | 0.49 |
| -06 (3/8) | 18 | 17.3 | 0.68 | 15.7 | 0.62 |
| -08 (1/2) | 14 | 21.3 | 0.84 | 19.3 | 0.76 |
| -10 (5/8) | 14 | 22.9 | 0.90 | 21.1 | 0.83 |
| -12 (3/4) | 14 | 26.9 | 1.06 | 24.9 | 0.98 |
| -16 (1) | 11½ | 33.3 | 1.31 | 31.5 | 1.24 |
| -20 (1 ¼) | 11½ | 42.2 | 1.66 | 40.1 | 1.58 |
| -24 (1½) | 11½ | 48.3 | 1.90 | 46.2 | 1.82 |
| -32 (2) | 11½ | 60.4 | 2.38 | 57.9 | 2.29 |
**OD = Diámetro exterior ID = Diámetro interior
Pasando a las roscas para tuberías estadounidenses , las roscas para tuberías cónicas nacionales son cruciales. Hay dos tipos principales: NPT y NPTF . Ambos son tipos de rosca cónica , lo que significa que forman un sello cuando se aprietan. NPT , o National Taper Pipe , es común y requiere agentes selladores adicionales. NPTF , o National Taper Pipe Dryseal , está diseñado para formar un sello hermético sin materiales de sellado adicionales. NPT y NPTF son esenciales en la industria de energía hidráulica para accesorios de manguera, , accesorios de tubo y conexiones de tuberías . El medidor de paso de rosca es una herramienta importante para el proceso de identificación de roscas en sistemas NPT y NPTF .
Comprender estos tipos de hilos americanos es fundamental para los profesionales de muchas industrias. Los hilos unificados SAE , incluidos UNC , UNF y UNS , junto con NPT y NPTF , desempeñan funciones fundamentales en la creación de sujetadores roscados y conexiones de accesorios . adecuada de la rosca La identificación garantiza que los componentes encajen de forma segura y funcionen según lo previsto.

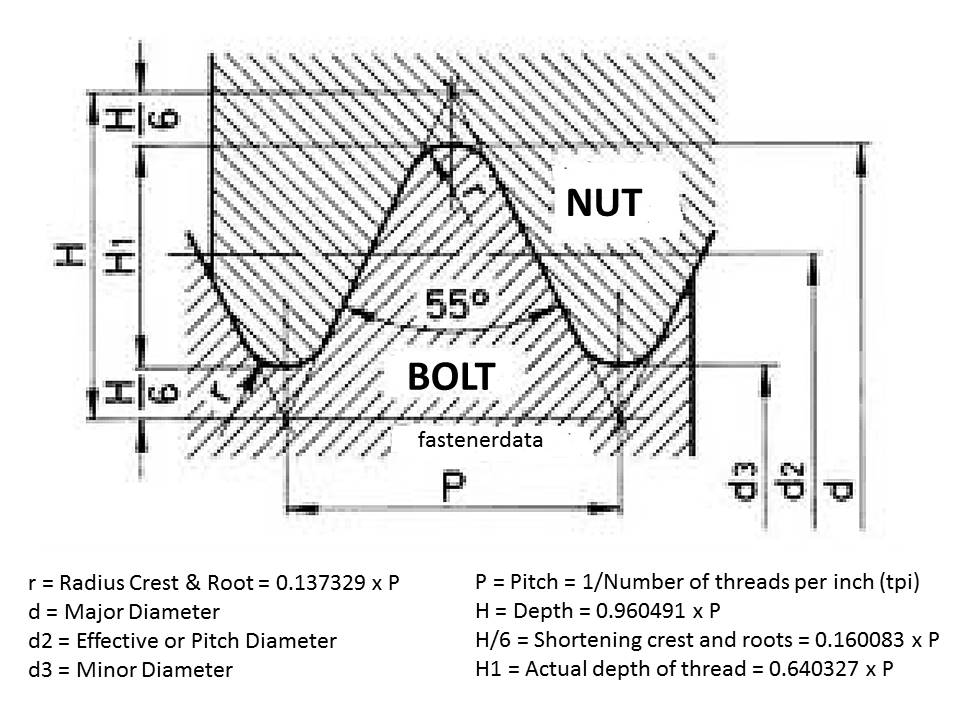

El estándar británico Whitworth Coarse (BSW) , comúnmente conocido como WW por Whitworth, es un perfil de hilo con una rica historia. Fue el primer de rosca de tornillo estándar del mundo, diseñado por sistema Joseph Whitworth en 1841. El diseño fue revolucionario y estableció un estándar para sujetadores de rosca en todo el Imperio Británico y más allá. El hilo Whitworth se convirtió en uno de los tipos de hilo más importantes , caracterizado por su ángulo de hilo de 55 grados y crestas y raíces redondeadas. Este sistema de hilos histórico sentó las bases para muchos tipos de hilos comunes que vemos hoy.
Pasando al British Standard Fine (BSF) , este tipo de hilo es esencialmente una versión más fina del BSW. Con un paso más pequeño , que es la distancia entre roscas adyacentes , BSF fue desarrollado para proporcionar un mayor nivel de precisión y resistencia en aplicaciones donde el tamaño de la rosca importa . El diámetro principal sigue siendo el mismo que el BSW, pero el paso más fino permite más hilos por pulgada, lo que se traduce en un ajuste más ajustado y seguro. BSF se utiliza a menudo en la industria automovilística, donde la precisión es clave.
| Tamaño del tablero (tamaño nominal) | Paso de rosca | Diámetro exterior de la rosca macho mm | Diámetro exterior de la rosca macho pulgadas Diámetro interno de la rosca | hembra mm Diámetro interno | de la rosca hembra pulgadas |
|---|---|---|---|---|---|
| -02 (1/8) | 28 | 9.7 | 0.38 | 8.9 | 0.35 |
| -04 (1/4) | 19 | 13.2 | 0.52 | 11.9 | 0.47 |
| -06 (3/8) | 19 | 16.5 | 0.65 | 15.2 | 0.60 |
| -08 (1/2) | 14 | 20.8 | 0.82 | 19.1 | 0.75 |
| -10 (5/8) | 14 | 22.4 | 0.88 | 20.3 | 0.80 |
| -12 (3/4) | 14 | 26.4 | 1.04 | 24.6 | 0.97 |
| -16 (1) | 11 | 33.0 | 1.30 | 31.0 | 1.22 |
| -20 (1 ¼) | 11 | 41.9 | 1.65 | 39.6 | 1.56 |
| -24 (1½) | 11 | 47.8 | 1.88 | 45.5 | 1.79 |
| -32 (2) | 11 | 59.7 | 2.35 | 57.4 | 2.26 |
British Standard Pipe (BSP) , también conocida como G , es un tipo de rosca paralela comúnmente utilizada en la industria de energía hidráulica . A diferencia de las roscas cónicas, las roscas BSP mantienen el mismo diámetro de extremo a extremo, lo que las convierte en roscas paralelas . Este diseño es crucial para accesorios para mangueras y tubos , donde sellado consistente. es necesario un BSP a menudo se compara con American Pipe Threads , pero no son intercambiables debido a las diferencias en la forma y el paso de la rosca.
| Tamaño de rosca BSP | Diámetro exterior | TPI |
|---|---|---|
| 1/16 pulgadas BSP | 7,7 mm / 0,304 ″ | 28 |
| BSP de 1/8 de pulgada | 9,7 mm / 0,383 ″ | 28 |
| 1/4 pulgada BSP | 13,16 mm / 0,518 ″ | 19 |
| BSP de 3/8 de pulgada | 16,66 mm / 0,656 ″ | 19 |
| 1/2 pulgada BSP | 20,99 milímetros / 0,825″ | 14 |
| BSP de 5/8 de pulgada | 22,99 mm / 0,902 ″ | 14 |
| BSP de 3/4 de pulgada | 26,44 milímetros / 1,041″ | 14 |
| BSP de 7/8 de pulgada | 30,20 mm / 1,189 ″ | 14 |
| BSP de 1 pulgada | 33,25 mm / 1,309 ″ | 11 |
| BSP de 1-1/4 pulgadas | 41,91 milímetros / 1,650″ | 11 |
| 1-1/2 pulgada BSP | 47,80 mm / 1,882 ″ | 11 |
| BSP de 2 pulgadas | 59,61 mm / 2,347 ″ | 11 |
| BSP de 2-1/4 pulgadas | 65,71 mm / 2,587 ″ | 11 |
| BSP de 2-1/2 pulgadas | 75,18 mm / 2,96 ″ | 11 |
| BSP de 3 pulgadas | 87,88 milímetros/3,46″ | 11 |
| BSP de 4 pulgadas | 113,03 milímetros / 4,45″ | 11 |
| BSP de 5 pulgadas | 138,43 milímetros / 5,45″ | 11 |
| BSP de 6 pulgadas | 163,83 milímetros / 6,45″ | 11 |
Por último, el British Standard Pipe Taper (BSPT) , reconocido como R , es una rosca cónica que se utiliza en muchas conexiones de tuberías . El cono crea un sello al forzar las roscas de la rosca macho dentro de la rosca hembra , lo que permite un ajuste hermético. BSPT es especialmente frecuente en la industria de energía hidráulica , donde la prevención de fugas es fundamental. El ángulo cónico garantiza que cada rosca se ajuste a la siguiente, proporcionando una conexión confiable para tubos , .y conexiones de accesorios .
En cada uno de estos hilos británicos de Whitworth, , la identificación del hilo es vital. herramientas como un calibre de paso o un calibrador para A menudo se utilizan designar el tipo y tamaño de la rosca. Comprender los parámetros geométricos de estas roscas, desde el diámetro mayor hasta el diámetro de paso , es esencial para garantizar la compatibilidad y funcionalidad en conjuntos roscados. Ya sea en maquinaria histórica o aplicaciones modernas, los hilos estándar británicos siguen siendo parte integral de diversas industrias, junto con otros tipos de hilos importantes , como los tipos de hilo ISO , , el hilo métrico ISO y los tipos de hilo americano..
Las roscas de tuberías son fundamentales para garantizar conexiones a prueba de fugas en instalaciones de plomería y gas. Sirven como componente fundamental para unir tuberías, válvulas y accesorios de forma segura. El tamaño de la rosca es importante en estas aplicaciones, ya que debe adaptarse a los requisitos de caudal y presión del sistema.
Cuando hablamos de roscas para tuberías , solemos hacer referencia a dos tipos diferentes: rosca cónica y rosca cónica . La rosca cónica , también conocida como tubo cónico nacional (NPT) , disminuye gradualmente de diámetro desde un extremo, proporcionando un sello hermético a medida que se acoplan las roscas. Las roscas cónicas son similares pero tienen una ligera forma de cono, lo que agrega resistencia adicional a la conexión.
Las roscas de tubería cónicas se utilizan comúnmente en la industria de energía hidráulica . Crean un sello mediante la interferencia de los hilos. La pasta para tuberías o la cinta de teflón a menudo actúan como agentes selladores para garantizar una conexión sin fugas.
Por el contrario, las roscas de tubería cónicas son menos comunes pero siguen siendo importantes. Por lo general, se encuentran en aplicaciones específicas donde los requisitos de presión y resistencia mecánica son mayores.
La identificación de roscas es crucial en el mantenimiento y montaje de sistemas de tuberías. un calibre de paso o calibre para Se puede utilizar designar el tipo y tamaño de la rosca. Por ejemplo, American Pipe Threads y SAE Unified Threads son tipos de roscas comunes con características distintas.
Los tipos de hilos americanos como NPT se utilizan ampliamente en toda América del Norte. Siguen el estándar de hilo unificado , que incluye hilo grueso nacional unificado (UNC) y hilo fino nacional unificado (UNF)..
Las roscas British Standard Pipe Taper (BSPT) y British Standard Whitworth (BSW) , incluidas las roscas British Standard Whitworth Coarse (BSWC) , son tipos de roscas británicas que tienen usos específicos, particularmente en el Reino Unido y los países de la Commonwealth.
El diámetro de paso de la rosca de una tubería es una medida crítica. Es el diámetro del cilindro imaginario donde el espesor del hilo es igual al espacio del hilo . Para mediciones precisas, calibre de paso o un calibre . se utiliza un
Roscas macho y roscas hembra son términos utilizados para describir el diámetro de la rosca externa y la rosca interna , respectivamente. Las roscas macho se encuentran en el exterior de tuberías o accesorios, mientras que las roscas hembra se encuentran en el interior.
Las roscas a la derecha son el estándar en la industria, donde la rosca se aprieta en el sentido de las agujas del reloj. Las roscas hacia la izquierda son menos comunes y se aprietan en sentido antihorario.
l Utilice siempre un medidor de paso para confirmar el paso y el diámetro de la rosca..
l Asegúrese de que las roscas cónicas estén adecuadamente selladas con un agente sellador..
l Para aplicaciones de alta presión, considere roscas cónicas por su mayor resistencia.
l Tenga en cuenta los estándares de la industria para el tipo específico de instalación en la que está trabajando.
l Utilice el correcto proceso de identificación de hilos para evitar conexiones no coincidentes.
Comprender las diferencias entre roscas de tuberías cónicas y cónicas es esencial para cualquier persona en el campo de la plomería o la instalación de gas. adecuadas La identificación y selección de roscas pueden prevenir fugas, garantizar la integridad del sistema y mantener los estándares de seguridad en estas aplicaciones críticas.
Cuando se trata de tipos de hilos, la mayoría de nosotros estamos familiarizados con las variedades comunes que encontramos en objetos cotidianos como pernos y tuercas. Sin embargo, existe un mundo de tipos de hilos más complejos que desempeñan funciones críticas en diversas industrias. Profundicemos en algunos de estos tipos de subprocesos avanzados y sus aplicaciones especializadas.
Las roscas Acme son conocidas por su forma trapezoidal, lo que las hace más fuertes y más adecuadas para cargas pesadas que las roscas de tornillo más comunes . A menudo se encuentran en dispositivos como tornillos de banco y gatos donde la resistencia y la durabilidad son primordiales.
Los hilos de nudillos son únicos por sus crestas y raíces redondeadas. Por lo general, se utilizan en entornos donde los hilos pueden estar expuestos a un manejo brusco o deben limpiarse fácilmente, como en la industria de alimentos y bebidas..
Las roscas de contrafuerte tienen un diseño que permite una alta transferencia de fuerza en una dirección. Son el hilo de referencia para aplicaciones como prensas donde se necesita que los hilos manejen mucha fuerza en una dirección lineal.
Los hilos sin fin son esenciales en sistemas donde un movimiento rotacional debe convertirse en uno lineal. Son un componente crucial en los sistemas de engranajes, como los que se encuentran en instrumentos de afinación o ascensores.
Cada tipo de hilo avanzado tiene un propósito específico, a menudo adaptado a las necesidades de industrias particulares.
l Los hilos Acme no sólo son fuertes; También ofrecen precisión, lo que los hace ideales para la industria de energía hidráulica..
l Los hilos de nudillo, con su capacidad para resistir daños, son críticos en el sector agrícola donde la maquinaria enfrenta condiciones duras.
l Las roscas de contrafuerte son indispensables en equipos para trabajar metales debido a su capacidad para soportar un alto empuje axial.
l Los hilos sin fin son la columna vertebral de los sistemas de control de movimiento y desempeñan un papel fundamental en sectores como el automovilístico y el aeroespacial.
Los tipos de subprocesos avanzados no se refieren sólo a la funcionalidad; se trata de precisión y confiabilidad en entornos de alto riesgo.
l La industria de la aviación depende de estos hilos especializados para la seguridad y funcionalidad de los componentes de las aeronaves.
l En la industria marina , la durabilidad de estos hilos es esencial para resistir ambientes corrosivos de agua salada.
l El campo médico utiliza hilos avanzados en equipos que salvan vidas, donde el fallo no es una opción.
l El sector energético depende de estos hilos para el mantenimiento y operación de maquinaria pesada.
Si bien los tipos de roscas comunes, como la rosca métrica ISO o la rosca de tubería americana , son bien conocidos, son estas roscas avanzadas las que a menudo ocupan el centro de atención en aplicaciones especializadas. El tamaño del hilo importa , al igual que el tipo de hilo utilizado. Ya sea una rosca Acme en un torno o una rosca sin fin en una caja de engranajes, comprender estos importantes tipos de roscas es esencial para ingenieros y técnicos de todas las industrias. Seleccionar la rosca correcta, ya sea una rosca paralela o una rosca cónica , puede marcar la diferencia en el rendimiento y la longevidad de las piezas roscadas.
Comprender los parámetros geométricos de las roscas es crucial para cualquiera que trabaje con piezas roscadas . Ya sea que trabaje en la industria de la energía hidráulica o trabaje con sujetadores de rosca , conocer estos parámetros garantiza la compatibilidad y la funcionalidad.
El diámetro mayor se refiere al diámetro de material más grande de una rosca de tornillo . Es el diámetro exterior de una rosca macho o el diámetro mayor de una rosca hembra . Por el contrario, el diámetro menor es el diámetro más pequeño de la rosca. Es el diámetro de un cilindro imaginario que apenas toca las crestas de la rosca en una rosca externa o la ranura de la rosca en una rosca interna . El tamaño de la rosca importa ; . por lo tanto, es vital acertar con estos diámetros.
El diámetro primitivo es un parámetro crítico que se encuentra entre los diámetros mayor y menor. Es el diámetro de un cilindro coaxial imaginario donde la distancia desde la intersección del diámetro de paso en un lado hasta el paso de rosca en el lado opuesto es igual. El diámetro de paso es esencial ya que ayuda a designar la rosca y garantizar una adecuada . conexión de ajuste .
El paso de rosca es la distancia lineal entre dos superficies adyacentes de la rosca en un plano axial . Es una medida directa del número de hilos por unidad de longitud y es crucial para la identificación de los hilos . En el sistema métrico , el paso se define en milímetros, mientras que en los sistemas imperiales basados en unidades, como SAE Unified Threads o American Pipe Threads , se expresa como el número de hilos por pulgada. medidores de paso para medir este parámetro con precisión. A menudo se utilizan
El avance es la distancia que recorre la rosca de un tornillo a lo largo de su eje con una rotación completa. Para un tornillo de rosca simple, el paso es el mismo que el paso. Sin embargo, para un tornillo de doble rosca , el paso es el doble del paso. Este concepto es importante para aplicaciones que requieren ventaja mecánica..
El ángulo del diente , también conocido como ángulo roscado , es el ángulo entre los lados de la rosca . Los diferentes tipos de roscas, como la rosca métrica ISO , , la rosca británica Whitworth o la rosca estándar unificada, tienen diferentes ángulos estándar. Por ejemplo, las roscas métricas suelen tener un ángulo de 60 grados , mientras que las roscas Whitworth Coarse estándar británica tienen un ángulo de 55 grados . La forma y el ángulo del diente afectan la geometría de la rosca y su resistencia.
Los parámetros geométricos, como el diámetro mayor, , el diámetro menor , , el diámetro de paso, , el paso de rosca y el ángulo del diente , desempeñan un papel importante en el diseño de la rosca . Estos parámetros se utilizan en diferentes tipos de roscas, incluidos de rosca paralela , de rosca cónica , los tipos de rosca ISO y los tipos de rosca americana . La comprensión y medición adecuadas de estos parámetros utilizando herramientas como calibradores y medidores de paso son esenciales para garantizar el proceso correcto de identificación de roscas y la compatibilidad en accesorios como accesorios para mangueras, , tuberías y accesorios para tubos . Recuerda, en el mundo de los hilos , la precisión es clave.
Cuando se trata de hilos , es fundamental saber si está trabajando con tipos de hilos paralelos o cónicos . Los hilos paralelos mantienen el mismo diámetro de un extremo a otro, mientras que los hilos cónicos se estrechan y se hacen más pequeños hacia el final. Para distinguirlos, mire de cerca. Los hilos paralelos aparecerán uniformes, mientras que los hilos cónicos parecerán converger.
Para un enfoque técnico, utilice un calibrador . Mida el diámetro en diferentes puntos del hilo. Si las medidas son iguales, es un hilo paralelo . Si disminuyen, tienes un hilo cónico . En la industria de la energía hidráulica , reconocer esta diferencia es vital para garantizar una conexión adecuada..
El paso de un hilo es la distancia entre sus crestas. Para medir esto, utilizará un medidor de tono . Esta herramienta tiene una variedad de hojas, cada una con un número diferente de dientes por pulgada. Simplemente haga coincidir el calibre con las crestas del hilo. Cuando encaje perfectamente, habrá encontrado su tono . Este paso es clave tanto para roscas métricas como para tipos de roscas americanas..
Para determinar el tamaño de la rosca , mida el diámetro mayor : el diámetro de material más grande de una rosca macho o el diámetro exterior de una rosca hembra. Utilice un calibrador para mayor precisión. A continuación, examine el perfil del hilo . Esto incluye la forma del diente y la geometría de la rosca. Las roscas . métricas ISO y SAE unificadas son tipos de roscas comunes , cada una con perfiles únicos.
Finalmente, designe el hilo según los estándares de la industria. Necesitará saber el del perfil de tamaño nominal , paso y si es una rosca hacia la derecha o hacia la izquierda . Los estándares comunes incluyen la rosca métrica ISO , , la norma británica Whitworth Coarse y la rosca gruesa nacional unificada . Consulte siempre los estándares de la industria para designar con precisión la rosca..
El tamaño de la rosca es importante para garantizar la rosca de conexión correcta para aplicaciones como conexiones para mangueras y filtros de condensado de compresores de aire . La identificación adecuada de roscas es la piedra angular del mantenimiento predictivo y la capacitación tecnológica en industrias que dependen de piezas roscadas..
Al seleccionar hilos para su proyecto, entran en juego varios factores. Es fundamental considerar la de la aplicación , compatibilidad del material y los estándares de la industria . Aquí hay un desglose de lo que debe tener en cuenta:
1. Identificación del hilo : es vital identificar correctamente el tipo de hilo . Utilice un calibre de paso para determinar el paso de la rosca y un calibre para medir el diámetro mayor..
2. Diferentes tipos : Conozca los tipos de hilos comunes . Ya sean hilos ISO , , tipos de hilos americanos o hilos Whitworth británicos , cada uno tiene su uso específico.
3. Industria de energía fluida : si está en este sector, SAE Unified Threads podría ser su opción. Están diseñados para situaciones de alta presión.
4. El tamaño de la rosca importa : asegúrese siempre de que el tamaño de la rosca esté alineado con la conexión del conector . Un tamaño incorrecto puede provocar fugas o daños en los componentes.
5. Rosca paralela versus rosca cónica : comprenda la diferencia. Las roscas paralelas mantienen el mismo diámetro, mientras que las roscas cónicas se estrechan. Esto afecta el sello y cómo designan la rosca..
6. Diámetro de paso : El diámetro de paso es un parámetro geométrico clave. Es el cilindro imaginario donde la distancia entre los hilos es igual.
l Hilos que no coinciden : Evite utilizar una rosca macho con una rosca hembra incorrecta . Esto puede dañar los hilos o provocar un mal ajuste.
l Ignorar la dirección de la mano : las roscas a la derecha son más comunes, pero las roscas a la izquierda se utilizan en determinadas aplicaciones. No los mezcles.
l Pasar por alto los estándares : los estándares de la industria , como el estándar de rosca unificada o la rosca métrica ISO , garantizan la compatibilidad. No los ignores.
l Descuidar el material : El material de los sujetadores de hilo debe coincidir con las piezas que están conectando. Los materiales incompatibles pueden corroerse o fallar.
l Olvidar las herramientas de identificación de roscas : herramientas como un medidor de paso de rosca son esenciales. Ayudan a evitar errores en la identificación de hilos..
Recuerde, el proceso de identificación del hilo no debe tomarse a la ligera. Es la base para una conexión de herraje segura y funcional. Por ejemplo, en la industria de la energía hidráulica, el uso de un tipo de rosca incorrecto en los racores para mangueras o tubos podría provocar fugas desastrosas.
Elegir el tipo de hilo correcto también significa considerar el diseño del hilo. Para conexiones de tuberías, National Taper Pipe (NPT) y British Standard Pipe Taper (BSPT) son tipos de rosca importantes. Utilizan roscas de tubería cónicas y cónicas para un sellado hermético.
Por el contrario, las aplicaciones que requieren hilos paralelos pueden utilizar hilo métrico ISO o hilo grueso nacional unificado (UNC). Estos aseguran un diámetro exterior consistente a lo largo de las piezas roscadas.
Por último, no se olvide del mantenimiento predictivo y la capacitación tecnológica. Mantenerse a la vanguardia del IoT industrial puede ayudarle a elegir el tipo de hilo adecuado y mantenerlo de forma eficaz. Y si bien los filtros de condensado de los compresores de aire pueden parecer no relacionados, también dependen de la selección adecuada de roscas para funcionar de manera óptima.
Hemos viajado por el intrincado mundo de los hilos, examinando los matices que hacen que cada tipo sea único. Desde roscas para tuberías americanas hasta roscas métricas ISO, comprender los diferentes tipos de roscas no es sólo académico: es una necesidad práctica. En industrias como la de energía hidráulica o la de fabricación, conocer sus hilos unificados SAE de sus hilos Whitworth británicos puede significar la diferencia entre un ajuste perfecto y un error costoso.
Considere esto como una llamada a la acción: utilice sus habilidades de identificación de hilos para mejorar su trabajo. Ya sea que esté diseñando accesorios para mangueras o seleccionando la tubería correcta para los accesorios para tubos, recuerde que el tamaño de la rosca es importante. Con un calibre de paso y un calibrador en mano, estará equipado para designar la rosca con confianza.
Para quienes trabajan en el campo, el proceso de identificación de roscas no se trata solo de obtener la conexión adecuada; se trata de garantizar la seguridad y la eficiencia. Existen estándares de la industria para guiarnos y herramientas como el medidor de paso de rosca ayudan a mantener esos estándares. Recuerde, los tipos de hilos son más que una simple lista de nombres: son un lenguaje propio, un lenguaje que habla de la integridad de cada hilo adecuado.
En conclusión, los tipos de roscas importantes (roscas paralelas, roscas cónicas, tipos de roscas ISO, tipos de roscas americanas y roscas estándar británicas) son los componentes básicos de innumerables aplicaciones. A medida que la tecnología avanza con el IoT industrial y el mantenimiento predictivo, también debe hacerlo nuestro conocimiento del diseño de subprocesos.
